气动对夹式刀型闸阀

主要性能规范

公称压力（MPa） Normal Pressure	0.6、1.0、1.6 (150LB)
壳体试验（MPa） Shell Test	0.9、1.5、2.4
密封试验（MPa） Seal Teat	0.66、1.1、1.8
工作温度 Working Temperation	≤100℃
使用介质 Applicable Medium	纸浆、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion

主要零部件材质

体、盖Body、Bonnet	不锈钢、碳钢、灰铸铁 S.S、C.S、C.I
闸板Disc	碳钢、不锈钢 C.S、S.S
阀杆Stem	不锈钢 S.S
密封面Sealing	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alioy

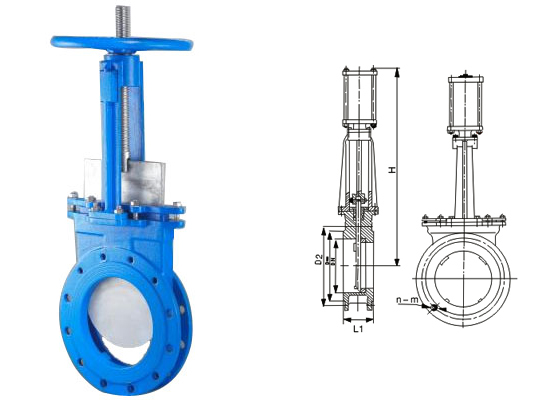

主要外形及连接尺寸

DN	L	D	D1	n-d	H	□a×a
50	48	165	125	4-18	547	80×80
65	48	180	145		607
80	50	195	160		632	100×100
100	50	218	180	8-18	742	115×115
125	57	255	210		820	145×145
150	57	280	240		900
200	70	342	295	8-23	1130	220×220
250	70	402	350	12-23	1252
300	76	480	400		1480	270×270
350	76	530	460	16-23	1643
400	89	594	515	16-25	1776
450	89	635	565	20-25	1970
500	114	680	620		2157	340×340
600	114	805	725	20-30	2476

本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
