   首页 - 产品展厅 - 产品介绍
  产品名称: 单向液压锁
  产品型号: QY8C


  咨询电话:010-57164003 销售部
 相关产品
 双向液压锁
 双向液压锁
 双向液压锁
 单向液压锁


单向液压锁

北京高科恒通阀门专业生产单向液压锁,QY8C型单向液压锁

液压锁实质是由两个液控单向阀组成。

  液控单向阀具体结构就是一个带有液控口的单向阀。有阀座,钢球,弹簧,液控口,控制柱塞,和A,B,X三个油口。
  A-B方向,液压油克服弹簧力,推开钢球,直接流过去。B-A方向,钢球落在阀座上,油流不过去,需要在X口接入带有压力的控制油,控制油作用在控制柱塞上,推动柱塞前进,柱塞连接推杆,推杆顶开钢球,这样液压油就可以“反向”流动了。
图中虚线所框出的部分就是液压锁
  液压锁的作用是互锁,及图中滑阀位于中位时,液压油缸在两个单向阀的作用下左右油缸处于静止状态;但是当滑阀处于右位机能时,及b口进油,此时右路单向阀进油,同时控制油路把左路单向阀打开泄油;当滑阀处于左位机能时同理
QY8C型单向液压锁
技术参数
公称压力:32Mpa
公称通径:6mm
额定流量:25L/min
适用介质:液压油
外形尺寸

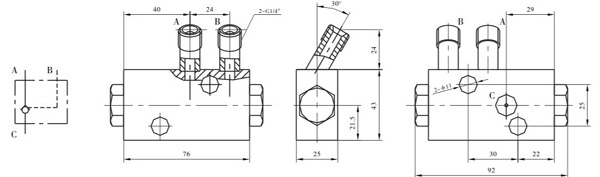

QY8C-116型

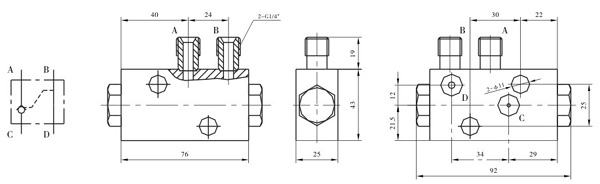

QY8C-6212型
