浮动式球阀
北京高科恒通阀门专业生浮动式球阀,法兰浮动式球阀,丝扣浮动式球阀,不锈钢浮动式球阀,铸钢浮动式球阀,碳钢浮动式球阀
Q41F/H浮动式球阀浮动球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
|
| 特点 |
1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹 出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。
|
| 浮动球球阀的密封面结构 |

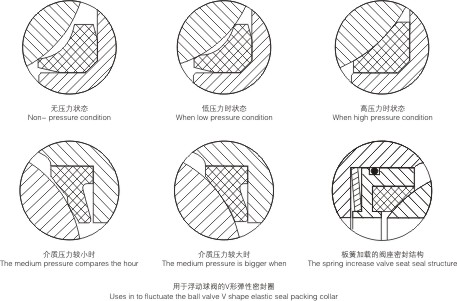

| 浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、超低压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封。 |
|
|
| |

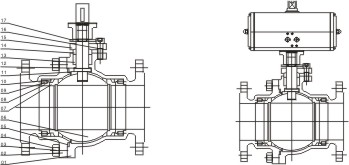

| 浮动球球阀的其它结构(详见《球阀简介》) |
|
1、全通径及缩径结构。
2、阀座防冲刷结构。
3、自泄压结构。
4、防静电结构。
5、耐火结构。
6、阀杆防冲出结构。 |
技术参数 |
|
|
|
|
| 流量特性 |
| O型浮动式切断球阀的流量特性为快开特性，特性曲线如下图所示。 |
|
|

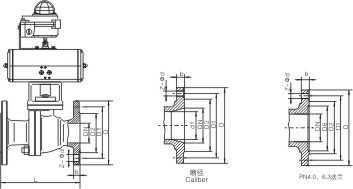

外形及连接尺寸 |
|
|
|
|
|
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
凸面法兰
RF
Q41F
Q41PPL
16C
16P
16R |
15 |
130 |
95 |
65 |
45 |
14 |
4-φ14 |
78 |
140 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-φ14 |
84 |
160 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-φ14 |
95 |
180 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-φ18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-φ18 |
150 |
300 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-φ18 |
170 |
350 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-φ18 |
195 |
350 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-φ18 |
215 |
400 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-φ18 |
250 |
500 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-φ18 |
265 |
600 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-φ23 |
270 |
800 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-φ23 |
330 |
1200 |
|
2.5MPa |
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
103 |
140 |
|
凸面法兰
RF
Q41F
Q41PPL
25
25P
25R |
20 |
140 |
105 |
75 |
55 |
16 |
4-φ14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-φ14 |
123 |
180 |
|
32 |
165 |
135 |
100 |
78 |
18 |
4-φ18 |
150 |
250 |
|
40 |
180 |
145 |
110 |
85 |
18 |
4-φ18 |
156 |
300 |
|
50 |
200 |
160 |
125 |
100 |
20 |
4-φ18 |
172 |
350 |
|
65 |
220 |
180 |
145 |
120 |
22 |
8-φ18 |
197 |
350 |
|
80 |
250 |
195 |
160 |
135 |
22 |
8-φ18 |
222 |
400 |
|
100 |
280 |
230 |
190 |
160 |
24 |
8-φ23 |
253 |
500 |
|
125 |
320 |
270 |
220 |
188 |
28 |
8-φ25 |
275 |
600 |
|
150 |
360 |
300 |
250 |
218 |
30 |
8-φ25 |
286 |
800 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-φ25 |
340 |
1200 |
|
250 |
533 |
425 |
370 |
332 |
36 |
12-φ30 |
420 |
1800 |
|
|
接上表
|
4．OMPa |
DN |
L |
D |
Dl |
D2 |
D6 |
b |
n-φd |
H |
D0 |
|
凹凸法兰
MFM
Q41F
Q41PPL
40
40P
40R |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-φ14 |
103 |
140 |
|
20 |
140 |
105 |
75 |
55 |
5l |
16 |
4-φ14 |
112 |
160 |
|
25 |
150 |
115 |
85 |
65 |
58 |
16 |
4-φ14 |
123 |
160 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-φ18 |
150 |
250 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-φ18 |
156 |
250 |
|
50 |
220 |
160 |
125 |
100 |
88 |
20 |
4-φ18 |
172 |
350 |
|
65 |
250 |
180 |
145 |
120 |
110 |
22 |
8-φ18 |
197 |
350 |
|
80 |
280 |
195 |
160 |
135 |
12l |
22 |
8-φ18 |
222 |
450 |
|
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-φ23 |
253 |
450 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-φ25 |
275 |
600 |
|
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-φ25 |
286 |
800 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-φ30 |
340 |
1200 |
|
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-φ34 |
420 |
1800 |
|
6.4MPa |
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4-φ14 |
105 |
140 |
|
凹凸法兰
MFM
Q41F
Q41PPL
64
64P
64R |
20 |
190 |
125 |
90 |
68 |
5l |
20 |
4-φ18 |
125 |
160 |
|
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4-φ18 |
135 |
250 |
|
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-φ23 |
150 |
350 |
|
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-φ23 |
165 |
350 |
|
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-φ23 |
175 |
450 |
|
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-φ23 |
200 |
450 |
|
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-φ23 |
210 |
600 |
|
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-φ25 |
250 |
700 |
|
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-φ30 |
295 |
1100 |
|
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-φ34 |
340 |
1500 |
|
|
|
|
注：①缩径球阀重量约为全通径球阀重量的70%～80%。
②表中以分数表示者，分子为JB/T74～90系列2尺寸(等同于原械标JB74～90-59的尺寸)，分母为JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
③LJ为环连接面法兰球阀的结构长度。
④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
球阀主要用于接通或阻断管路介质，尤以用在要求迅速开闭的部位更佳，如应急卸荷等处。由于其具有结构简单，零件少，重量轻，密封性能好等优点，应用日趋广泛。结构：主要由阀体、阀盖、密封阀座、球体和阀杆等组成。带孔的球体是球阀的问芯，球体受阀杆的转动来控制启闭，旋转即是全程的开关。球阀可分为浮动球阀和固定球阀两大类。浮动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动球阀，结构如图所示，在阀体内装有两个氟塑制成的固定密封阀座，在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球，球体上有圆形通孔，开后时，通道打开；当阀杆转动时，球孔垂直于阀门的通道，靠介质的压力将球体紧压在后面的阀座上，保证阀门的密封。
| |
