产品名称: |
固定式球阀 |
|
产品型号: |
Q47F/H |
|
|
|
|
|
咨询电话:010-57164003 销售部 |
|
|
|
固定式球阀
北京高科恒通阀门专业生产固定式球阀,法兰固定式球阀,丝扣固定式球阀,不锈钢固定式球阀,铸钢固定式球阀,碳钢固定式球阀
固定式球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。 Q47F/H固定式球阀特点 |
1、O型固定式球阀采用固定球设计,相对运动部位均采用磨擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。 2、阀门采用高平台结构,ISO5211连接标准,能使安装电/气动执行器更为专业化。 3、O型固定式球阀采用全通径或缩径设计,流通阻力小。 4、金属硬密封O型固定式球阀采用双向金属可动密封结构,具有自动补偿及自洁功能,密封性能优越。 5、O型固定式球阀采用固定球设计,并增加了预紧力弹簧,使得球阀具有自动泄压功能。 6、每个球阀都有两个可动密封座,两个方向都能密封,因而安装时不须考虑介质的流向。 7、具有防火防静电结构,在阀杆与阀体及阀杆与球体之间设置导电弹簧,避免静电打火点燃易燃介质。确保系统安全。 8、耐火结构双重保护,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构。 9、自动泄压结构,当滞留在阀门中腔的液体介质由于温度升高而气化,从而中腔压力异常升高时,中腔介质能依靠本身的推力推动阀座而自动泄压,从而确保阀门安全。 10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。 |

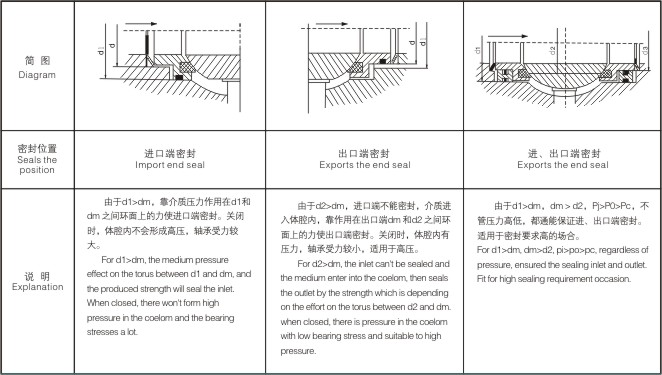

O型球阀(固定球)密封结构 |
|

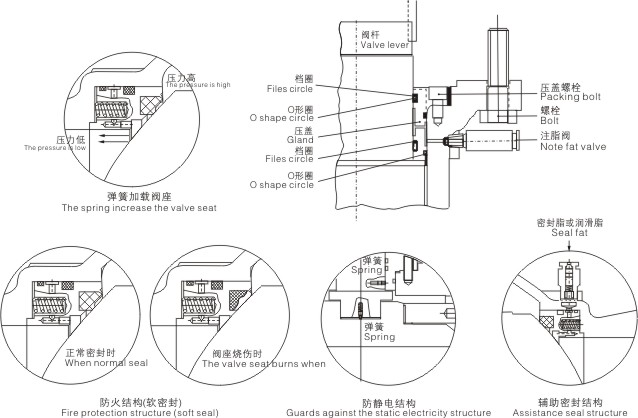

辅助结构示意图(详见《球阀简介》) |
|

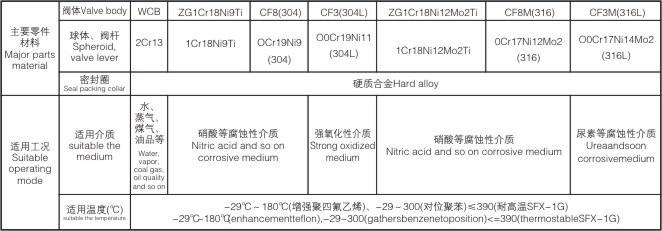

软密封固定球阀主要参数 |
|
|
硬密封固定球阀主要参数 |
|
流量特性 |
O型固定式切断球阀的流量特性为快开特性,特性曲线如下图所示。 |
|
外形及尺寸 |
|
|
|
接上表
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法兰 Q347F
16C
16P
16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 |
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 |
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 |
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 |
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 |
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 |
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 |
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 |
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 |
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 |
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 |
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法兰 Q347F
25
25P
25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 |
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 |
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 |
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 |
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 |
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 |
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 |
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 |
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 |
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 |
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 |
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 |
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 |
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 |
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
|
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
凸凹法兰 Q347F
40
40P
40R |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 |
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 |
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 |
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 |
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 |
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200 |
252 |
500 |
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 |
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 |
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-34 |
283 |
480 |
800 |
300 |
648 |
510 |
450 |
408 |
364 |
46 |
16-34 |
380 |
585 |
800 |
350 |
762 |
570 |
510 |
465 |
422 |
52 |
16-34 |
425 |
625 |
800 |
400 |
838 |
655 |
585 |
535 |
474 |
58 |
16-41 |
492 |
720 |
800 |
500 |
991 |
755 |
670 |
612 |
576 |
62 |
20-48 |
555 |
840 |
830 |
600 |
1143 |
890 |
795 |
730 |
678 |
62 |
20-54 |
675 |
1050 |
830 |
700 |
1346 |
995 |
900 |
835 |
768 |
68 |
24-54 |
850 |
1150 |
830 |
| | |
|
|
|
