  产品名称: 气动真空球阀
  产品型号: GUQ


  咨询电话:010-57164003 销售部
 相关产品
 气动真空球阀
 电动真空球阀
 手动真空球阀


气动真空球阀

北京高科恒通阀门专业生产气动真空球阀,气动球阀,真空球阀,不锈钢气动真空球阀,法兰气动真空球阀,不锈钢法兰气动真空球阀

真空球阀是指工作压力低于标准大气压的,形成一定真空的球阀。

  真空阀门的几种常见连接形式
  1、法兰连接
  这是阀门中用得最多的连接形式。按结合面形状又可分为以下几种:
  1)光滑式:用于压力不高的阀门。加工比较方便
  2)凹凸式:工作压力较高,可使用中硬垫圈
  3)榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好。
  4)梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥64公斤/平方厘米的阀门,或高温阀门。
  5)透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门,或高温阀门。
  6)O形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O形圈的出现,而发展起来的,它在密封效果上比一般平垫圈可靠。
  2、螺纹连接
  这是一种简便的连接方法,常用于小阀门。又分两种情况:
  1)直接密封:内外螺纹直接起密封作用。为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带,使用日见广泛;这种材料耐腐蚀性能很好,密封效果极佳,使用和保存方便,拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优越得多。
  2)间接密封:螺纹旋紧的力量,传递给两平面间的垫圈,让垫圈起密封作用。
  真空阀门在真空系统中的作用
  1.开关气路,当阀1和阀4关闭,阀2打开时,机械真空泵Ⅲ对容器I抽真空,气流流经预真空抽气管路;当阀2关闭,阀4打开时,机械泵可单独对扩散泵抽真空;当阀1和阀4同时打开时,扩散泵和机械泵可同时工作,对容器进行抽空,此时气流流经扩散泵。可见,阀门在这种操作中的作用是开关气路,改变气流的流经路线。
  2.控制气流大小,调节真空度在图1中,调节阀1的阀盖开启角度,即可调节流经管路的气流量大小;关闭阀2和阀4,通过放气阀3可以给机械泵Ⅲ的入口放成大气;通过放气阀5可以调节容器内的真空度。
  3.定量充气,在玻璃阀的柱塞上有个一定体积的小洞,当小洞转向右边和高压气瓶连通时,小洞中就可充满高压气体;当它转向左边和真空容器连通时,就把该体积的高压气体放进容器中去,这样就起到了定量充气的作用。
  真空阀门的种类繁多,通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类。
GUQ气动真空球阀
GUQ型气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。
【 主要零部件材料 】

阀体
阀杆
阀盖
密封件
不锈钢
不锈钢
不锈钢
PPL、氟橡胶、丁腈橡胶、四氟乙烯

【 原理 】
GUQ型气动高真空球阀采用气动执行器驱动阀杆转90o达到开关目的.
【 主要技术性能 】

阀门漏率
 ≤1.3×10-4Pa.L/S.
 适用温度
 -30~+150℃
  -30~+150℃(PPL密封)
 气源压力
 0.4~0.6MPa
 适用范围
 连接型式
 使用压力范围(Pa)
 活套法兰(GB6070)
 0.6×106~1.3×10-4
 焊接法兰(GB6070)
 1.6×106~1.3×10-4
 快卸法兰(GB4982)
 0.1×106~1.3×10-4
 螺纹连接
 1.6×106~1.3×10-4

【 特点 】
1、结构紧凑,重量轻,外形简洁、美观;2、该GUQ型气动高真空球阀既能适用高真空,又能适用一定的正压力下使用;由于球阀全通导,又能达到超高真空要求,所以 也能适用于加速器真空系统。3、密封结构设计独特,改变了球阀不能满足高真空、超高真空的现状;4、开关扭矩小,配置气动执行器小,工作稳定、可靠;
【 主要外形连接尺寸 】 单位:mm
◆ 快卸法兰连接 ( GB4982 )( 图三 )

型号
DN
D1
D
H
E
L
GUQ-10(KF)
10
12.2
30
153
104
84
GUQ-16(KF)
16
17.2
30
155
104
84
GUQ-25(KF)
25
26.2
40
163
140
114
GUQ-32(KF)
32
34.2
55
180
140
140
GUQ-40(KF)
40
41.2
55
186
140
160
GUQ-50(KF)
50
52.2
75
233
164
170



型号
DN
D
Do
H
E
L
n-φc
GUQ-10(F)
10
55
40
153
105
84
4-φ6.6
GUQ-16(F)
16
60
45
155
130
84
4-φ6.6
GUQ-25(F)
25
70
55
163
165
114
4-φ6.6
GUQ-32(F)
32
90
70
180
165
140
4-φ9
GUQ-40(F)
40
100
80
186
190
160
4-φ9
GUQ-50(F)
50
110
90
233
190
170
4-φ9
GUQ-63(F)
63
130
110
272
250
195
4-φ9
GUQ-80(F)
80
145
125
351
250
203
8-φ9
GUQ-100(F)
100
165
145
370
280
280
8-φ9

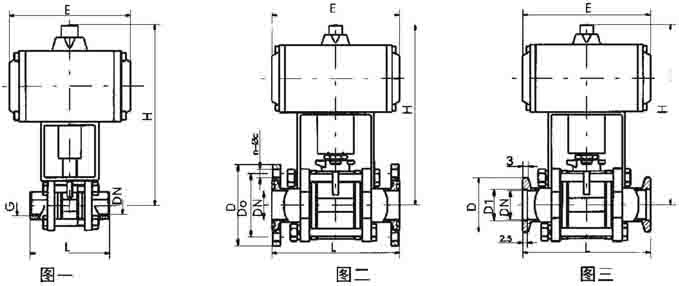

螺纹连接的外形及连接尺寸 ( 图一 )

型号
DN
G
H
E
L
GUQ-10(G)
10
1/4"
153
104
68
GUQ-16(G)
16
1/2"
155
104
72
GUQ-20(G)
20
3/4"
160
104
82
GUQ-25(G)
25
1"
163
140
90
GUQ-32(G)
32
1-1/4"
180
140
112
GUQ-40(G)
40
1-1/2"
186
140
120
GUQ-50(G)
50
2"
233
164
145
GUQ-63(G)
63
2-1/2"
272
164
185
GUQ-80(G)
80
3"
351
190
210
GUQ-100(G)
100
4"
370
190
268
