美标截止阀
北京高科恒通阀门专业生产美标截止阀,美标法兰截止阀,铸钢美标截止阀,不锈钢美标截止阀
法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。

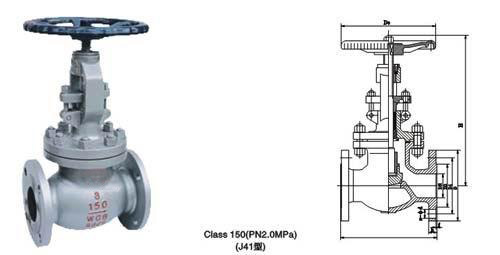

J41H美标法兰截止阀
截止阀特点
①产品的设计制造符合美国国家标准ANSI BI16.34，英国国家标准BS1873等国外先进标准要求。②阀体外型为桶形或流线形，造形美观，流道形状为直通式，流体阻力小。③关闭件（阀瓣）与阀座密封采用锥面密封，关闭力小，耐冲刷，密封可靠。④阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足各种工况要求，延长使用寿命。
采用标准
|
名称 |
截止阀 |
|
设计标准 |
BS1873 JIS B2071-2081 |
|
结构长度 |
ANSI B16.10，JISB2002 |
|
配管法兰 |
ANSI B16.5、JIS B2212-2214 |
|
对焊端尺寸 |
ANSI B16.25 |
|
检验与试验 |
API598、JIS B2003 |
|
传动方式 |
手动、电动、伞齿轮动 |
试压规范
|
压力等级或公称压力 |
壳体试验 |
密封试验 |
|
高压液密封 |
低压气密封 |
|
150Lb、PN2.0MPa |
2.94 |
2.16 |
0.6 |
|
300Lb、PN5.0MPa |
7.67 |
5.62 |
|
600Lb、PN10.0MPa |
15.3 |
11.23 |
|
JIS10K |
2.1 |
1.6 |
|
JIS20K |
5.1 |
3.8 |
主要零件材料及性能规范
|
零件名称 |
材料 |
|
阀体
阀盖
阀瓣
|
ASTM A216 WCB |
ASTM A351
CFB |
ASTM A351
CF8M |
ASTM A351
CF3
|
ASTM A351
CF3M |
|
阀杆 |
1Cr13 |
0Cr18NI9 |
0Cr17NI12Mo2 |
00Cr19NI10 |
00Cr17NI14Mo2 |
|
f6a |
304 |
316 |
304L |
316L |
|
上密封座 |
1Cr13(f6a) |
本体 |
|
阀瓣 |
密封面 |
13Cr |
STL |
STL |
本体 STLR STL
本体 本体 STL |
|
阀座 |
13Cr |
13Cr |
STL |
|
填料 |
柔性石墨复合环+YS450F |
≤200℃聚四氟乙烯或四氟乙烯编织填料
＞200℃柔性石墨环+柔性石墨编织填料
|
|
垫片 |
柔性石墨复合垫（芯板：碳钢或不锈钢）不锈钢带/柔性石墨缠绕垫 |
|
中法兰螺栓 |
350CrMo
ASTM A193 B7
|
OCr18N19 ASTM A193 B8 |
|
中法兰螺母 |
45
ASTM A194 2H
|
|
|
阀杆螺母 |
ZCuA110Fe3 |
|
手轮 |
可锻铸铁、球墨铸铁、铸钢 |
|
适用工况 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀介质 |
醋酸等腐蚀介质 |
强氧化性介质 |
尿素等腐蚀性介质 |
|
适用温度℃ |
-29-425 |
-40-200（超出该温度范围、请在订货时注明） |
注：如法兰密封面采用凸面以外的型式，请在订货时注明。
[J41、J441、J941]主要连接与外形尺寸及重量
|
磅级 |
公称通径(DN) |
主要连接尺寸)(mm) |
J41外形尺寸 |
重量(kg) |
|
in mm |
L |
D |
D1 |
D2 |
b |
f |
z-φd |
H(全开) |
D0 |
|
150Lb
2.0MPa
(10K) |
1/2 |
15 |
108 |
89 |
60.5 |
35 |
10 |
1.6 |
4-φ15 |
241 |
125 |
- |
|
3/4 |
20 |
117 |
98 |
70 |
43 |
11 |
1.6 |
4-φ15 |
241 |
125 |
- |
|
4 |
25 |
127 |
108 |
79.5 |
51 |
12 |
1.6 |
4-φ15 |
242 |
125 |
- |
|
11/4 |
32 |
140 |
117 |
89 |
63 |
13 |
1.6 |
4-φ15 |
280 |
160 |
- |
|
11/2 |
40 |
165 |
127 |
98.5 |
73 |
15 |
1.6 |
4-φ15 |
286 |
160 |
- |
|
2 |
50 |
203 |
152 |
120.5 |
92 |
16 |
1.6 |
4-φ19 |
368 |
200 |
18 |
|
2 1/2 |
65 |
216 |
178 |
139.5 |
105 |
18 |
1.6 |
4-φ19 |
387 |
200 |
30 |
|
3 |
80 |
241 |
190 |
152.5 |
127 |
19 |
1.6 |
4-φ19 |
411 |
250 |
41 |
|
4 |
100 |
292 |
229 |
190.5 |
157 |
24 |
1.6 |
8-φ19 |
454 |
250 |
64 |
|
5 |
125 |
356 |
254 |
216 |
186 |
24 |
1.6 |
8-φ22 |
455 |
355 |
86 |
|
6 |
150 |
406 |
279 |
241.5 |
216 |
26 |
1.6 |
8-φ22 |
541 |
355 |
113 |
|
8 |
200 |
495 |
343 |
298.5 |
270 |
29 |
1.6 |
8-φ22 |
651 |
450 |
115 |
|
10 |
250 |
622 |
406 |
362 |
321 |
31 |
1.6 |
12-φ25 |
800 |
450 |
178 |
|
12 |
300 |
698 |
483 |
432 |
381 |
32 |
1.6 |
12-φ25 |
1231 |
500 |
264 |
|
14 |
350 |
787 |
533 |
476.5 |
413 |
35 |
1.6 |
12-φ29 |
1450 |
600 |
370 |
|
16 |
400 |
914 |
597 |
539.5 |
470 |
37 |
1.6 |
16-φ29 |
1645 |
600 |
500 |
|
300Lb
5.0MPa
(20K) |
1/2 |
15 |
152 |
95 |
66.5 |
35 |
15 |
1.6 |
4-φ15 |
241 |
125 |
- |
|
3/4 |
20 |
178 |
117 |
82.5 |
43 |
16 |
1.6 |
4-φ19 |
241 |
125 |
- |
|
1 |
25 |
203 |
124 |
89 |
51 |
18 |
1.6 |
4-φ19 |
283 |
160 |
- |
|
11/4 |
32 |
216 |
133 |
98.5 |
63 |
19 |
1.6 |
4-φ19 |
320 |
200 |
- |
|
11/2 |
40 |
229 |
156 |
114.5 |
73 |
21 |
1.6 |
4-φ22 |
322 |
200 |
- |
|
2 |
50 |
267 |
165 |
127 |
92 |
23 |
1.6 |
8-φ19 |
399 |
200 |
25 |
|
21/2 |
65 |
292 |
190 |
147 |
105 |
26 |
1.6 |
8-φ22 |
438 |
250 |
30 |
|
3 |
80 |
318 |
210 |
168.5 |
127 |
29 |
1.6 |
8-φ22 |
464 |
280 |
35 |
|
4 |
100 |
356 |
254 |
200 |
157 |
32 |
1.6 |
8-φ22 |
565 |
355 |
56 |
|
5 |
125 |
400 |
279 |
235 |
186 |
35 |
1.6 |
8-φ22 |
614 |
400 |
96 |
|
6 |
150 |
444 |
318 |
270 |
216 |
37 |
1.6 |
12-φ22 |
717 |
450 |
120 |
|
8 |
200 |
559 |
381 |
330 |
270 |
42 |
1.6 |
12-φ25 |
960 |
500 |
212 |
|
10 |
250 |
622 |
444 |
387.5 |
324 |
47.7 |
1.6 |
16-φ29 |
1012 |
450 |
330 |
|
12 |
300 |
711 |
521 |
451 |
381 |
50.8 |
1.6 |
13-φ32 |
1231 |
500 |
472 |
注：①如法兰密封面采用凸面以外的型式，请在订货时注明。2压力600Lb、900Lb、1500Lb截止阀尚有生产。 |
