高压截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。 国内知名的生产厂家有上海权工阀门设备有限公司和湖南新兴水电设备有限公司。其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。其产品在业内有一定的价格优势和技术优势。
高压截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀内时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
高压截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。型号说明

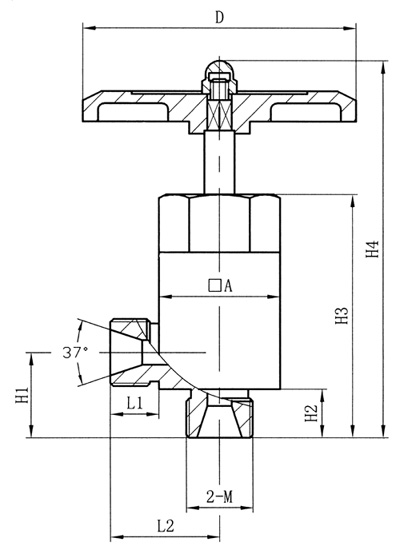

① 产品代号:JZF截止阀 ② 结构形式:T型 ③ 公称通径:10、15、25mm 技术参数 阀体材料:1Cr18Ni9Ti 工作压力:40MPa 工作介质:液压油、水 适用温度:-40~+120℃ 外形尺寸
型号 |
L1 |
L2 |
H1 |
H2 |
H3 |
H4 |
□A |
D |
2-M |
JZF-T10 |
16 |
36 |
28 |
16 |
80 |
124.1 |
40×40 |
Ф90 |
2-M22×1.5 |
JZF-T15 |
24 |
44 |
42 |
24 |
92 |
133.5 |
40×40 |
Ф90 |
2-M27×1.5 |
JZF-T20 |
27 |
52 |
50 |
27 |
119 |
167 |
50×50 |
Ф125 |
2-M39×1.5 | |
