JZF截止阀
北京高科恒通阀门专业生产JZF截止阀,JZF高压截止阀,JZF截止阀价格,JZF截止阀厂家
高温截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
型号说明
① 产品代号：JZF截止阀
② 公称通径：40、60、65、80、100mm
③ 连接形式：F-法兰式

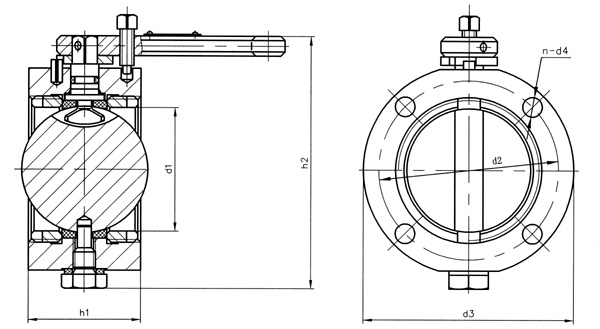

外形尺寸
|
型号 |
h1 |
h2 |
d1 |
d2 |
d3 |
n-d4 |
两端密封形式 |
|
JZF-40FA |
40 |
90 |
Ф44 |
Ф64 |
Ф75 |
4-Ф7 |
两端平面、无O形圈沟槽 |
|
JZF-40FB |
40 |
90 |
Ф44 |
Ф70 |
Ф81 |
4-Ф7 |
两端带56×3.5 O形圈沟槽 |
|
JZF-60F |
45 |
115 |
Ф68 |
Ф92 |
Ф105 |
4-Ф7 |
两端平面、无O型圈沟槽 |
|
JZF-65F |
50 |
150 |
Ф68 |
Ф108 |
Ф135 |
6-Ф11 |
两端平面、无O型圈沟槽 |
|
JZF-80F |
50 |
150 |
Ф91 |
Ф120 |
Ф135 |
4-Ф9 |
两端平面、无O型圈沟槽 |
|
JZF-100F |
55 |
175 |
Ф116 |
Ф148 |
Ф165 |
4-Ф9 |
两端平面、无O型圈沟槽 | |
