苏式内螺纹截止阀
北京高科恒通阀门专业生产苏式内螺纹截止阀,不锈钢苏式内螺纹截止阀,J11W苏式内螺纹截止阀
内螺纹截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，内螺纹,法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。 本类阀门在管道中一般应当水平安装。
内螺纹截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

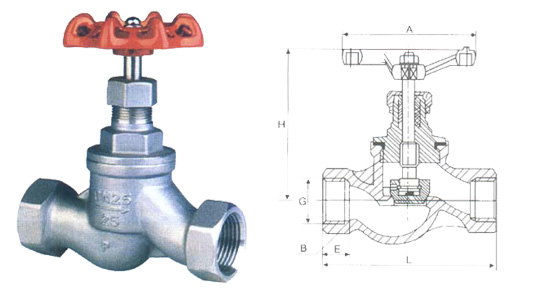

J11W苏式内螺纹截止阀
应用规范：
公称压力：16Mpa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
螺纹类型：G.NPT.BSPT.BSP.DIN259/2999
主要零件
|
零件名称 |
J11W-16C |
J11W-16P |
J11W-16R |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti、304.CF8 |
ZG1Cr18Ni9Ti12Mo2Ti、316.CF8M |
|
阀盖 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti12Mo2Ti、316 |
|
阀杆 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti、304 |
1Cr18Ni9Ti12Mo2Ti、316 |
|
密封圈 |
|
聚四氟乙烯PTFE |
|
|
填料 |
|
聚四氟乙烯PTFE |
|
主要外形尺寸
|
DN |
G |
L |
E |
B |
H |
A |
KG |
|
15 |
1/2” |
90 |
14 |
32 |
109 |
70 |
0.9 |
|
20 |
3/4” |
100 |
16 |
36 |
109 |
70 |
1.1 |
|
25 |
1” |
120 |
18 |
46 |
132 |
80 |
1.8 |
|
32 |
11/4” |
140 |
20 |
55 |
156 |
90 |
2.5 |
|
40 |
11/2” |
170 |
22 |
65 |
167 |
100 |
3.7 |
|
50 |
2” |
200 |
24 |
80 |
182 |
120 |
5.5 |
|
65 |
21/2” |
260 |
26 |
95 |
200 |
140 |
9.3 | |
