衬氟直流式截止阀
北京高科恒通阀门专业生产衬氟直流式焊接式,法兰衬氟直流式焊接式,WCB衬氟直流式截止阀,CF8衬氟直流式截止阀,J41F46衬氟直流式截止阀
衬氟直流式截止阀制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。衬氟直流式截止阀材质：铜、铸铁、铸钢、碳钢、锻钢、不锈钢、304、316、316L、低温钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：螺纹、法兰、焊接、卡套、卡箍。驱动方式：手动、气动、电动。意威阀门拥有顶尖的生产设备和技术工程师，按照各国标准以及各种行业标准生产制造各种阀门。

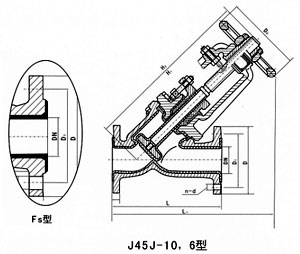

J41F46衬氟直流式截止阀
|
设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3 GB4216.4
试验检验按：GB/T13927 |
一、性能规范
|
型号 |
公称压力PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体试验 |
密封试验 |
|
J45J/F46-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外） |
≤80
≤150 |
|
J45J/F46-10 |
1.0 |
1.5 |
1.1 |
二、主要零部件材料表
|
零件名称 |
阀体、阀瓣 |
阀盖 |
阀杆、阀瓣 |
手轮廓 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200衬氟塑料、衬橡胶 |
35衬氟塑料衬橡胶 |
HT200 |
三、主要连接尺寸及重量
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
质量（kg） |
|
L |
D |
D1 |
D |
H1 |
b |
Do |
n-d |
|
|
5 |
160 |
100 |
75 |
60 |
205 |
16 |
120 |
4-11 |
4.5 |
|
|
32 |
200 |
120 |
90 |
70 |
- |
16 |
160 |
4-13.5 |
13 |
|
|
|
|
130 |
100 |
80 |
250 |
16 |
160 |
4-13.5 |
14 |
|
|
50 |
230 |
140 |
110 |
90 |
290 |
16 |
160 |
4-13.5 |
16.5 |
|
|
65 |
290 |
160 |
130 |
100 |
310 |
16 |
180 |
4-13.5 |
|
|
|
80 |
310 |
190 |
150 |
125 |
358 |
18 |
200 |
4-17.5 |
36 |
|
|
|
|
210 |
170 |
145 |
428 |
18 |
200 |
4-17.5 |
50 |
|
|
125 |
400 |
240 |
200 |
175 |
510 |
20 |
280 |
8-17.5 |
68 |
|
|
150 |
480 |
265 |
225 |
200 |
550 |
20 |
280 |
8-17.5 |
90 |
|
|
200 |
600 |
30 |
280 |
255 |
635 |
22 |
400 |
8-17.5 |
146 |
|
|
250 |
730 |
375 |
335 |
312 |
|
24 |
|
12-.17.5 |
| |
