  产品名称: 上展式放料阀
  产品型号: HG5-89-2


  咨询电话:010-57164003 销售部
 相关产品
 上展式放料阀


上装式放料阀

北京高科恒通阀门专业生产上展式放料阀,不锈钢上展式放料阀,铸钢上展式放料阀,法兰上展式放料阀,不锈钢法兰上展式放料阀

上展式放料阀的主要参数有:公称通径DN,放料阀额定流量系数KV,放料阀公称压力和压差,放料阀阀体和阀内组件材料,放料阀流量特性,放料阀适用温度,放料阀是否带附件等。

 公称通径:(nominal diameter),又称平均外径(mean outside diameter),表示符号DN,就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接,具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等,为了使管子、管件连接尺寸统一,采用公称直径(也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。每一公称直径,对应一个外径,其内径数值随厚度不同而不同。公称直径可用公制mm表示,也可用英制in表示。管路附件也用公称直径表示,意义同有缝管。

HG5-89-2上展式放料阀

性能与用途:
下展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.

结构与原理:

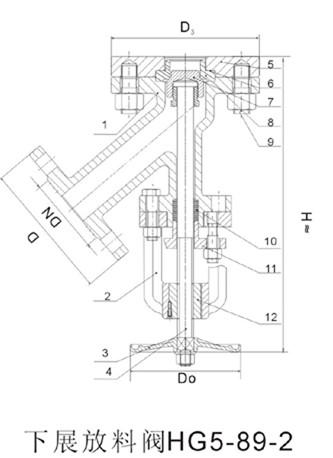

下展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成详见下图手轮顺转, 阀门关闭,甘共苦阀杆向上移动, 此阀为上展式放料阀。手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展式放料阀。

性能参数:
工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为<=175 o C. 不锈钢<=320 o C 碳钢
主要零件材质:
零件名称
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12MO 2 Ti系列
ZG00Cr17Ni14MO 2 系列
WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀杆
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
阀瓣
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12MO 2 Ti
ZG00Cr17Ni14MO 2
WCB
垫片
304+PTFE
304L+PTFE
316+PTFE
316L+PTFE
石墨+304
螺柱
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
1Cr17Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

下展式放料阀连接尺寸:
DN
上法兰
上法兰
下法兰
密封座
D1
D2
D3
D4
D5
D6
25
115
80
115
85
-
-
32
135
100
135
100
-
-
40
145
110
145
110
80
60
50
165
125
160
125
85
70
65
180
145
180
145
130
85
80
195
160
195
160
135
95
100
215
180
215
180
160
130
125
245
210
245
210
160
140
150
280
240
280
240
185
165
200
335
295
335
295
/
/
