『Z641H气动闸阀』

北京高科恒通阀门专业生产气动闸阀,不锈钢气动闸阀,气动不锈钢闸阀,Z641H气动闸阀,法兰气动闸阀

气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

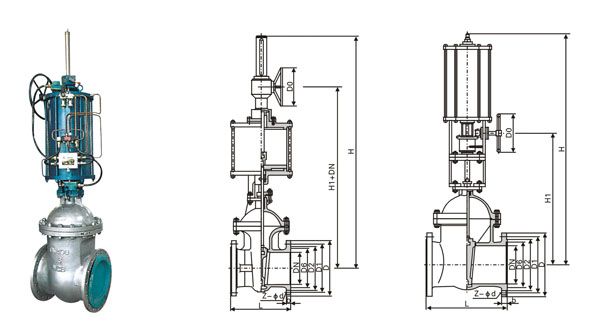

主要外形和连接尺寸          单位Unit：mm

公称通径	主要外形尺寸和连接尺寸									WT
	L	D	D1	D2	b	Z-φd	H	H1	Do
CZ6s40H-16      CZ6s40Y-16P        CZs40Y-16R
50	250	160	125	100	16	4-18	950	570	180	36
65	270	180	145	120	18	4-18	1050	596	180	53
80	280	195	160	135	20	8-18	1080	635	200	72
100	300	215	180	155	20	8-18	1145	645	250	90
125	325	245	210	185	22	8-18	1210	685	250	120
150	350	280	240	210	24	8-18	1300	720	320	132
200	400	335	295	265	26	12-23	1660	940	400	258
250	450	405	355	320	30	12-25	1790	1020	400	297
300	500	460	410	375	30	12-25	1990	1150	450	420
350	550	520	470	435	34	16-25	2090	1170	450	558
400	600	580	525	485	36	16-30	2290	1325	500	840
450	650	640	585	545	40	20-30	2485	1465	500	1110
500	700	705	650	608	44	20-34	2640	1590	550	1380
600	800	840	770	718	48	20-41	2940	1720	550	1620
700	900	910	840	788	50	24-41	3450	1960	600	1966
800	1000	1020	950	898	52	24-41	3650	2190	600	2282
900	1100	1120	1050	998	54	28-41	3815	2400	800	2495
1000	1200	1255	1170	1110	56	28-48	4000	2650	800	2760

主要外形和连接尺寸          单位Unit：mm

公称通径	主要外形尺寸和连接尺寸									WT
	L	D	D1	D2	b	Z-φd	H	H1	Do
CZ6s40H-25         CZ6s40Y-25P        CZ6s40Y-25R
50	250	160	125	100	20	4-18	950	570	180	38
65	270	180	145	120	22	8-18	1050	596	180	55
80	280	195	160	135	22	8-18	1080	635	200	76
100	300	230	190	160	24	8-23	1145	645	250	94
125	325	270	220	188	28	8-25	1210	685	250	126
150	350	300	250	218	30	8-25	1300	720	320	136
200	400	360	320	278	34	12-25	1660	940	400	265
250	450	425	370	332	36	12-30	1790	1020	400	300
300	500	485	430	390	50	16-30	1990	1150	450	436
350	550	550	490	448	44	16-34	2090	1170	450	580
400	600	610	550	505	48	16-34	2290	1325	500	860
450	650	660	600	555	50	20-34	2485	1465	500	1260
500	700	730	660	610	52	20-41	2640	1590	550	1420
600	800	840	770	718	56	20-41	2940	1720	550	17lO
700	900	955	875	815	60	24-48	3450	1960	600	2105
800	1000	1070	990	930	64	24-48	3650	2190	600	2310
900	1100	1180	1090	1025	66	28-54	3815	2400	800	2620
1000	1200	1305	1210	1140	68	28-58	4000	2650	800	2960

主要外形和连接尺寸         单位Unit：mm

公称通径	主要外形尺寸和连接尺寸										WT
	L	D	D1	D2	D6	b	Z-φd	H	H1	Do
CZ6s40H-40      CZ6s40Y-40P        CZ6s40Y-40R
50	250	160	125	100	88	20	4-18	950	570	200	42
65	280	180	145	120	110	22	8-18	1050	596	200	68
80	320	195	160	135	121	22	8-18	1080	635	250	84
100	350	230	190	160	150	24	8-23	1145	645	320	102
125	400	270	220	188	176	28	8-25	1210	700	320	135
150	450	300	250	218	204	30	8-25	1330	750	400	156
200	550	375	320	282	260	38	12-30	1660	940	400	276
250	650	445	385	345	313	42	12-34	1820	1050	450	306
300	750	510	450	408	364	46	16-34	1990	1150	450	510
350	850	570	510	465	422	52	16-34	2110	1190	500	720
400	950	655	585	535	474	58	16-41	2335	1370	550	1050
450	1050	680	610	560	524	60	20-41	2490	1510	550	1320
500	1150	755	670	612	576	62	20-48	2640	1590	550	1800
600	1350	890	795	730	678	62	20-54	2940	1720	600	2160
