高压高速排气阀
北京高科恒通阀门专业生产高压高速排气阀,法兰高压高速排气阀,碳钢高压高速排气阀
QSP型全压高速双口排气阀是国内目前最先进的气缸式排气阀，在结构性能上完全超越了普通高速（双口）排气阀和复合式双口排气阀，对于管道中的气体，无论是多段水柱，气柱相间，有压无压均可连续高速排出管道，浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤升压，解除新建管路试车之险，排气之难，减少城市管网爆管事故，减阻节能，减少压力震荡，提高整个供水系统及各种设备的安全可靠性。
如何选择复合式排气阀的口径：
1.在管路中较高的成个点上，分别计算出其最大的排气（或吸气量）。
A.如由泵浦送水量计算：（吸）排气阀C.F.S.=GPM of PUMP/449 （英制）CMH of PUMP(公制)。
B.如由重力计算：（吸）排气阀C.F.S.=0.08666（SD5）1/2 （英制）或CMH=8.83（SD5）1/2（公制）S=斜率D=管路直径。
2.如果考虑最大排气量，一般复合式排气阀（FKPQ42X）於进口压力4psi（0.028Mpa）时， 即可将管内空气在塞头关闭前，将管内空气排完，由1a或1b计算出的最大排气量与4psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
3.如果考虑最大吸气量时，一般管内负压产生且超过5psi(0.03Mpa)以上时，才有可能破管，此时可由1a或1b计算出最大吸气量与5psi为参考点，於性能曲线图查表，即可得到适当的FKPQ42X口径。
4.由2和3项比较，其中较大的口径，即为我们所需的口径。
5.如不考虑负压产生而造成管路破裂时，可直接采用下表选择适当FKPQ42X口径，且管内水流速在1.2~2.4m/sec之间，亦可采用下表选择FKPQ42X口径。
|
口径 |
1” |
2” |
3” |
4” |
6” |
8” |
10” |
12” |
14” |
16” |
|
管道口径mm |
0~350 |
220~740 |
650~1600 |
1300~3100 |
3500~7500 |
7300~75000 |
7300~15000 |
14000~31000 |
19000~42000 |
27000~59000 |

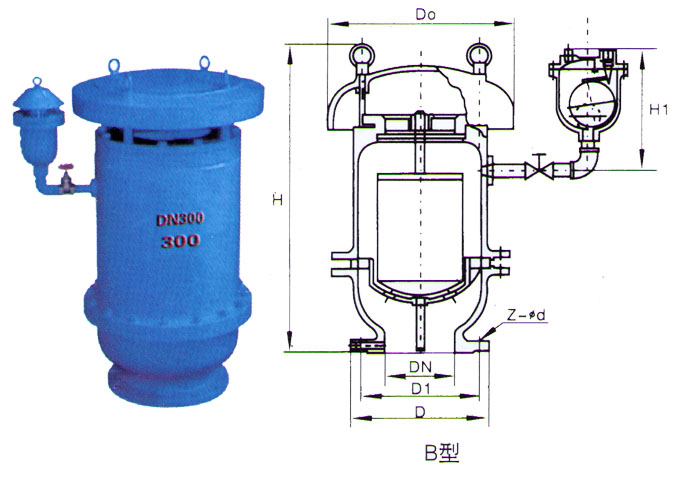

FKPQ42X复合式排气阀外形、法兰尺寸表
|
公称通径 |
D |
D1 |
L |
L1 |
H |
Z |
∮d |
|
150 |
285 |
240 |
535 |
356 |
517 |
8 |
23 |
|
200 |
340 |
295 |
635 |
430 |
608 |
8 |
23 |
|
|
|
|
|
|
|
|
|
|
250 |
395 |
350 |
550 |
850 |
375 |
12 |
23 |
|
300 |
445 |
445 |
725 |
1100 |
375 |
12 |
23 |
|
400 |
565 |
565 |
1034 |
1350 |
375 |
16 |
28 |
|
500 |
670 |
670 |
1034 |
1350 |
375 |
20 |
28 | |
