G941J电动隔膜阀
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

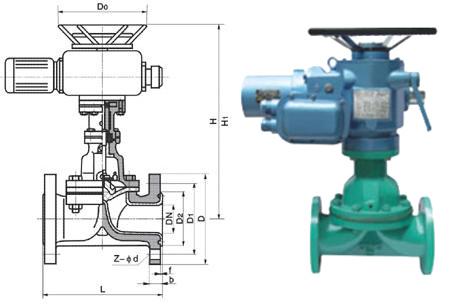

部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、电动头
一、用途
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)0.6 1.0 1.6
二、材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件
三、测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数
|
公称通径
DN |
公称压力
MPa |
工作压力
MPa |
L
mm |
D
mm |
D1
mm |
n-Фd
mm |
f
mm |
H
mm |
型号 |
输出力矩
MPa |
启闭时间S |
质量
Kg/kilos |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
20 |
117 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
|
25 |
127 |
115 |
85 |
4-14 |
2 |
445 |
Z5-18/16 |
50 |
17 |
40 |
|
32 |
146 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
41 |
|
40 |
159 |
150 |
110 |
4-18 |
2 |
466 |
Z5-18/16 |
50 |
14 |
44 |
|
50 |
190 |
165 |
125 |
4-18 |
2 |
480 |
Z10-18/16 |
50 |
20 |
50 |
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
517 |
Z10-18/16 |
150 |
28 |
60 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
539 |
Z10-36/25 |
100 |
16 |
70 |
|
100 |
305 |
220 |
180 |
8-18 |
2 |
576 |
Z10-36/25 |
100 |
17 |
77 |
|
125 |
356 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
92 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
660 |
Z20-18/25 |
200 |
53 |
120 |
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
860 |
Z20-36/25 |
300 |
33 |
180 |
|
250 |
635 |
395 |
350 |
12-22 |
5 |
|
|
|
|
|
|
300 |
749 |
445 |
400 |
12-22 |
5 | 备注：1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。
2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。
3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将手—电动切换手柄转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。
4.当需恢复电动操作时，必须将切换手柄转换至刻有电动标记的位置上，方可进行电动操作。 |
