往复型气动隔膜阀
北京高科恒通阀门专业生产往复型气动隔膜阀,铸钢往复型气动隔膜阀,法兰往复型气动隔膜阀,气动隔膜阀,G641F往复型气动隔膜阀
[G641]往复型气动隔膜阀
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

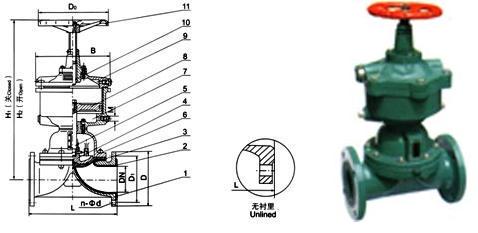

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
往复型气动隔膜阀概述：
一、用途
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
二、材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
三、测试
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸及重量
|
DN
mm |
公称压力
MPa |
工作压力
MPa |
L
（mm） |
D
（mm） |
D1
（mm） |
n-φd
（mm） |
F
（mm） |
H1
（mm） |
H2
（mm） |
D0
（mm） |
B |
气源压力
MPa |
气源接头
in |
耗气量
cm3 |
质量 |
|
15 |
0.6
0．6 |
0.6 |
125 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
|
|
|
20 |
139 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
|
|
|
|
25 |
145 |
115 |
85 |
4-14 |
2 |
250 |
264 |
120 |
94 |
0.4 |
10×1 |
2.395×102 |
6．5 |
|
32 |
160 |
140 |
100 |
4-18 |
2 |
3025 |
328 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
|
|
40 |
180 |
150 |
110 |
4-18 |
3 |
306 |
328 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
|
|
50 |
210 |
165 |
125 |
4-18 |
3 |
379 |
405 |
160 |
185 |
0.4 |
12×1.25 |
1.235×102 |
25 |
|
65 |
250 |
185 |
145 |
4-18 |
3 |
467 |
502 |
240 |
245 |
0.5 |
16×1.5 |
3.725×103 |
31．5 |
|
80 |
300 |
200 |
160 |
4-18 |
3 |
483 |
523 |
240 |
245 |
0.5 |
16×1.5 |
3.725×103 |
62．5 |
|
100 |
350 |
220 |
180 |
8-18 |
3 |
565 |
617 |
280 |
330 |
0.5 |
20×1.5 |
9.458×103 |
93．5 |
|
125 |
400 |
250 |
210 |
8-18 |
3 |
664 |
732 |
320 |
380 |
0.5 |
20×1.5 |
1.409×104 |
114 |
|
150 |
460 |
285 |
240 |
8-22 |
3 |
750 |
830 |
320 |
470 |
0.5 |
20×1.5 |
2.868×104 |
164 |
|
200 |
0.4 |
570 |
340 |
295 |
8-22 |
4 |
930 |
1050 |
400 |
470 |
0.5 |
20×1.5 |
4.619×104 |
249 |
|
250 |
680 |
395 |
350 |
12-22 |
4 | |
