  产品名称: 常闭式气动隔膜阀
  产品型号: [G6B41J]


  咨询电话:010-57164003 销售部
 相关产品
 常开式气动隔膜阀
 常闭式气动隔膜阀
 英标常开型气动隔膜阀
 气动衬胶隔膜阀


常闭式气动隔膜阀

北京高科恒通阀门专业生产常闭式气动隔膜阀,法兰气动隔膜阀,铸钢气动隔膜阀,

[G6B41J]常闭式气动隔膜阀

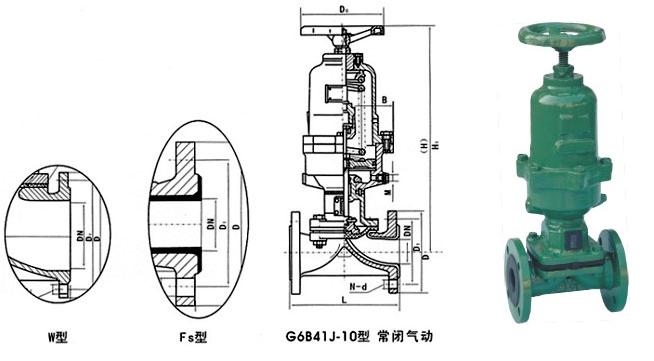

常闭式气动衬胶隔膜阀产品特点:G6B41J-10型 常闭气动 G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型设计与制造按:GB12239 结构长度按:GB12221 法兰连接尺寸按:GB 4216.4 试验与检验按:GB/T 13927常闭式气动衬胶隔膜阀
G6B41J常闭式气动衬胶隔膜阀用途和主要性能规范
1.本系列隔膜阀可根据不同的视裹材质,适用於不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。
2.G6B41J常闭式气动衬胶隔膜阀各种视裹材质的推荐使用范围:

视裹材质(代号) 适用温度
适用介质
硬橡胶(NR) -10 o C~85 o C 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。
软橡胶(BR) -10 o C~85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。
丁基胶(IIR) -10 o C~120 o C 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶 (CR)-10 o C~120 o C 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。
铸铁不视裹 -40 o C~100 o C 非腐蚀性介质

隔膜材质的推荐使用范围:

隔膜材质(代号) 适宜温度 适用介质
丁基胶(B级) -40 o C~100 o C 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶(Q级) -50 o C~100 o C 用于净化水、无机盐、稀释无机酸。

常闭式气动衬胶隔膜阀主要性能参数:

型号 公称通径DN(mm) 工作压力WP(Mpa) 试验压力(Mpa) 试验温度( o C)
密封 强度
EG41J W-16 20-50 1.6 1.76 2.4 常温
EG41J W-10 65-200 1.0 1.1 1.5

1.隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。
7.隔膜阀采用标准:按照GB12239的规定,并符合BS5156的要求。
常闭式气动衬胶隔膜阀主要零件的材料

序号 名称 材料
1 体阀 铸铁
2 衬囊层 橡胶
3 隔膜 橡胶
4 阀瓣 铸铁
5 阀盖 铸铁
6 阀杆 碳钢
7 手轮 铸铁

常闭式气动衬胶隔膜阀主要连接尺寸

公称通

DN
(mm)
公称压力
PN
(MPa)
工作压力
WP
(MPa)
主要外形尺寸
(mm)
适用范围 重量(kg)
L D1 D D0 ? Z H 温度
(°C)
介质
J型 W型 J型 W型
20 1.6 1.6 121 117 75 105 70 13.5 4 103 小于等于100 一般腐蚀性 非腐蚀性 3
25 131 127 85 115 83 112 4.3
32 150 146 100 140 114 17.5 144 6.5
40 163 159 110 150 156 7.9
50 194 190 125 165 140 177 10.6
65 1.0 1.0 220 216 145 185 165 164.5 17.6
80 258 254 160 200 230 8 181.5 25.5
100 309 305 180 220 280 253 36.2
125 362 356 210 250 282 47.5
150 412 406 240 285 368 366.5 74
200 527 521 295 342 483 22 143
