衬氟隔膜阀

北京高科恒通阀门专业生产衬氟隔膜阀 铸钢衬氟隔膜阀 法兰衬氟隔膜阀 手动衬氟隔膜阀 衬氟隔膜阀结构特点 衬氟隔膜阀厂家

衬氟隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。

技术规范
设计规范			结构长度				连接法兰			试验与检验					产品标识				供货规范
GB/T  12239			GB/T 12221/JB1688				JB/T78, GB4216			GB/T  13927					GB/T  12220				JB/T  7928
主要零部件材料
序号	零件名称				灰铸铁				铸钢			不锈耐酸铸钢						超低碳不锈耐酸铸钢
					Z				C			P			R			PL			PL
1	阀体/阀盖				HT250				WCB			CF8			CF8M			CF3			CF3M
2	阀瓣/阀杆				HT250				1Cr13			1Cr18Ni9Ti			1Cr18Ni12Mo2Ti			00Cr18Ni10			00Cr17Ni14Mo2
3	衬里/阀座				天然胶(Natural rubber)、丁基胶(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46)
4	隔膜				橡胶、氟塑料 Rubber, fluoro plastic
5	手轮				HT250

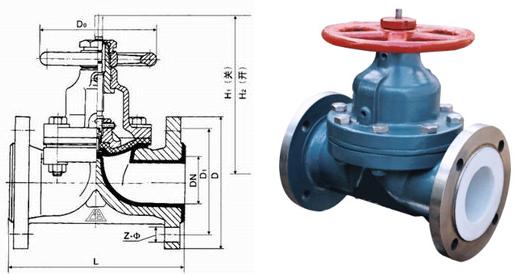

主要尺寸及重量
公称压力		工作压力		通径				L			D		D1	N-φd		F	H1			H2		D0		重量
				mm		inch
1.0       1.0				15		1/2		125			95		65	4-14		2	105			116		100		4.5
				20		3/4		135			105		75	4-14		2	117			128		100		4.5
				25		1		145			115		85	4-14		2	121			135		120		5
				32		11/4		160			140		100	4-18		2	132			150		120		7
				40		11/2		180			150		110	4-18		3	156			176		140		9
				50		2		210			165		125	4-18		3	169			195		140		12.5
				65		21/2		250			185		145	4-18		3	200			236		200		19
				80		3		300			200		160	4-18		3	216			256		200		25.5
				100		4		350			220		180	8-18		3	270			322		280		40
				125		5		400			250		210	8-18		3	338			406		320		62
				150		6		460			285		240	8-22		3	384			464		320		80.5
0.6      0.4				200		8		570			340		295	8-22		4	518			638		400		146
				250		10		680			395		350	12-22		4	598			734		500		240
				300		12		790			445		400	12-22		4	698			778		500		334
				350		14		900			505		460	16-22		4	723			883		500		371
0.25				400		16		1000			565		515	16-25		4	868			1078		640		584
