  产品名称: 直流式衬胶隔膜阀
  产品型号: G45J-6


  咨询电话:010-57164003 销售部
 相关产品
 直通式衬胶隔膜阀
 直流式衬胶隔膜阀


直流式衬胶隔膜阀

北京高科恒通阀门专业生产直流式衬胶隔膜阀,法兰直流式衬胶隔膜阀,铸钢直流式衬胶隔膜阀

G45J-6直流式衬胶隔膜阀

   产品特点:设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78 G45J直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀

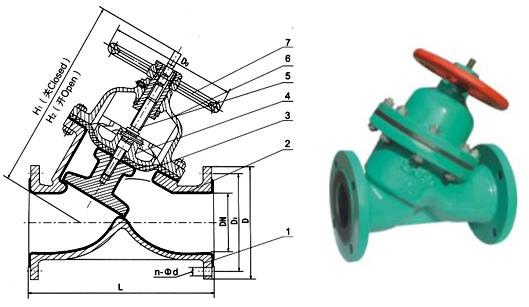

部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮



二、直流式衬胶隔膜阀用途:

直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6

三、直流式衬胶隔膜阀材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
阀杆:碳钢、不锈钢手轮:铸铁

四、测试:

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

六、直流式衬胶隔膜阀结构特点:

隔膜阀是一种特殊形式的截止阀;
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
七、直流式衬胶隔膜阀主要尺寸及重量:

DN
mm
公称压力
MPa
工作压力
MPa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
质量
25
0.6
0.6
145
115
85
4-14
2
178
190
120
-
32
160
140
100
4-18
2
196
217
140
-
40
180
150
110
4-18
3
196
217
140
14
50
210
165
125
4-18
3
219
240
200
20
65
250
185
145
4-18
3
264
272
200
29
80
300
200
160
4-18
3
285
315
280
42
100
350
220
180
8-18
3
352
383
320
61
125
400
250
210
8-18
3
470
515
320
79.5
150
0.4
460
285
240
8-22
3
508
554
400
150
200
570
340
295
8-22
4
602
660
500
236.5
250
680
395
350
12-22
4
708
786
500
-
300
790
445
400
12-22
4
