  产品名称: 无衬里隔膜阀
  产品型号: [EG41W]


  咨询电话:010-57164003 销售部
 相关产品
 无衬里隔膜阀
 内螺纹隔膜阀


无衬里隔膜阀

北京高科恒通阀门专业生产无衬里隔膜阀,法兰无衬里隔膜阀,铸铁无衬里隔膜阀,铸钢无衬里隔膜阀,不锈钢无衬里隔膜阀

[EG41W]无衬里隔膜阀

产品特点:设计与制造:BS5156 结构长度:5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG41W无衬里隔膜阀,EG41J衬胶堰式隔膜阀,堰式隔膜阀

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.阀杆 6.阀盖 7.手轮

二、用途:

    无衬里隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃
压力等级:PN(MPa) 0.6 1.0 1.6

三、材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
阀杆:碳钢、不锈钢
手轮:铸铁

四、测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5 密封:PN×1.1

五、结构特点:

隔膜阀是一种特殊形式的截断阀: 1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。

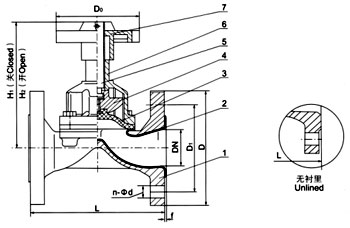

六、EG41W无衬里隔膜阀主要连接尺寸:

公称通径
DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H1
mm

H2
mm

D0
mm

质量
Kg/kilos

15

1.6

1.6

108

95

65

4-14

2

90

99

66

2

20

117

105

75

4-14

2

93

103

66

3

25

127

115

85

4-14

2

100

112

66

4

32

146

140

100

4-18

2

127

144

96

6.5

40

159

150

110

4-18

2

136

56

96

7.5

50

190

165

125

4-18

2

151

177

96

10

65

1.0

1.0

216

185

145

4-18

2

183

213

165

16

80

254

200

160

8-18

2

190

230

230

23.5

100

305

220

180

8-18

2

242

285

280

34

125

356

250

210

8-18

3

285

648

280

44

150

406

285

240

8-22

3

353

431

368

67.5

200

0.6

521

340

295

8-22

3

445

537

483

141.5

250

635

395

350

12-22

5

598

734

500

229

300

0.4

749

445

400

12-22

5

698

778

560

321

350

787

505

460

16-22

5

723

883

560

360

400

0.25

914

565

515

16-26

5

868

1078

640

584
