隔膜式池底排泥阀
北京高科恒通阀门专业生产隔膜式池底排泥阀,法兰隔膜式池底排泥阀,铸铁隔膜式池底排泥阀
快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。所以该阀分为角式快开排泥阀和池底快开排泥阀两种，该阀分为活塞式和膜片式两种，各有各的特点，活塞式的特点是使用寿命长、膜片式的特点是无运动磨损，但使用寿命因为膜片橡胶老化而没有活塞长。
隔膜式池底排泥阀H742X
用途：
本产品用于自来水公司或其他公司的各类水池、排除内泥沙。
工作原理及性能：
该阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。该阀密封性强、开关性能好，检修方便，使用寿命可达五年以上，保用期为十八个月。
技术参数：
1. 工作压力：1.0Mpa
2. 介质：水
3. 使用温度：常温
4. 隔膜室工作压力：0.3-1.0
5. 隔膜室工作液：气、清水
主要部件材料：
阀体：HT200
隔膜上腔：HT200
隔膜下腔：HT200
阀板：HT200
阀杆：不锈钢
拼帽：A3钢
隔膜片，耐磨丁晴橡胶和尼龙

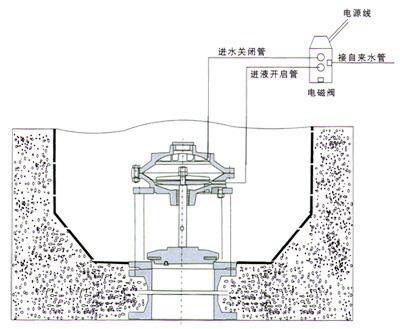

安装示意图:

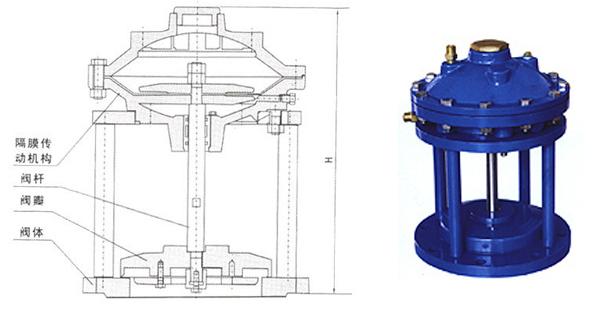

外型连接尺寸：
|
法兰连接尺寸按 JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 | |
