液动角式快开排泥阀
北京高科恒通阀门专业生产液动角式快开排泥阀,法兰液动角式快开排泥阀,铸铁液动角式快开排泥阀
角式排泥阀是一种用于消防用水与生活用水并联的供水系统中，用来调配供水方向的阀门。在消防急需大量用水时，可立即切断生活用水，确保足够的消防用水；当消防停止用水压力减小时，阀门会自动打开，呈常开状态，恢复生活供水。无须另设专门的消防单独供水管网，节约建设成本和用水量。控制灵敏度高，安全可靠，调试简便，使用寿命长
用途：
本产品用于自来水公司或其他公司的各类水池，排除池内泥沙。
工作原理及性能：
该阀有阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。开启只需一分钟可打开阀板，此阀必须陪用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封性强、开关灵活、检修方便、使用寿命长等特点，寿命可达到五年以上，保用器十八个月。
注：驱动液可采用气或水。
技术参数：
1. 工作压力：1.0Mpa
2. 介质：水
3. 液压缸工作压力：0.3-1.0
4. 液压缸工作液：气、水
主要部件材料：
阀体：HT200
液压缸：HT200、304不锈钢
缸盖：HT200
阀板：HT200
阀杆：不锈钢
密封皮碗，耐磨丁晴橡胶

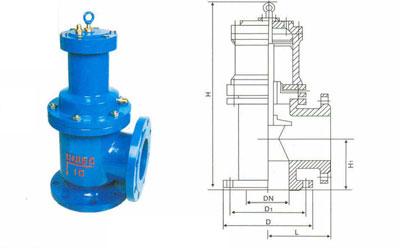

外形尺寸表：
|
公称通径
DN |
D |
D1 |
L |
H1 |
H |
Z-4 |
进液接管
G |
|
80 |
195 |
160 |
135 |
115 |
460 |
4-18 |
1/2 |
|
100 |
215 |
180 |
145 |
125 |
500 |
8-18 |
1/2 |
|
150 |
280 |
240 |
185 |
155 |
630 |
8-23 |
1/2 |
|
200 |
335 |
295 |
225 |
185 |
750 |
8-23 |
1/2 |
|
250 |
390 |
350 |
250 |
240 |
835 |
12-23 |
1/2 |
|
300 |
440 |
400 |
280 |
245 |
970 |
12-23 |
1/2 |
|
350 |
500 |
460 |
340 |
275 |
1110 |
16-23 |
1/2 |
|
400 |
565 |
515 |
345 |
310 |
1220 |
16-25 |
1/2 |

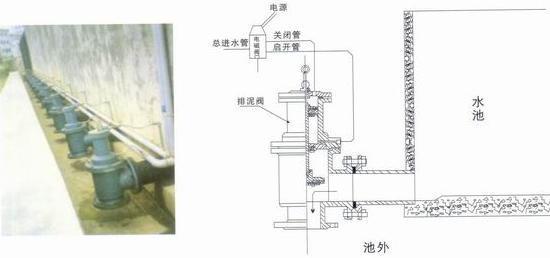

安装示意图：
|
