（液）动平衡三通式排泥阀J647X（J747X气）
一、 用途
本产品主要用于自来水公司各类水池，也可用以排除池底泥沙或污水还可安装在工作介质为水、气、油等工业管道中作截流用。
二、 工作原理及性能特点
本产品由液压缸和平衡角式三通截止阀两大部分组成，液压缸为动力、带动阀板升降，使阀体通道开启或关闭，以达到流体通断，本产品最大特点是如在同一水平的两个水池中间安装一只本产品就可以使两边水池同时排泥，节约投资等特点。
三、 技术参数
1. 液压缸驱动介质：清水、气、油（订货时注明）
2. 液压缸驱动压力：0.15~0.3、0.3~1.1Mpa
3. 液压缸驱动介质温度：常温
4. 阀体材料：HT200、QT400-15
5. 法兰连接标准：GB/T13927-92
6. 试压标准：GB/T13927-92

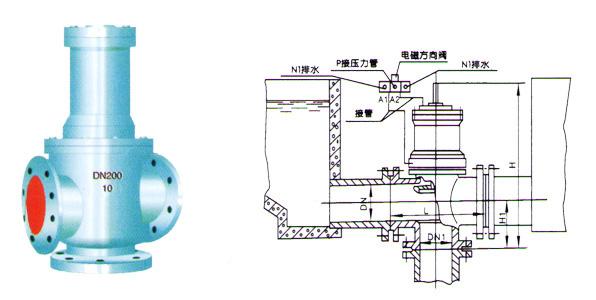

四、 液动、气动平衡角式三通排泥阀外形法兰连接尺寸表
|
型号
尺寸 |
J747X-1.0 J647X-1.0 |
接管螺纹
G“ |
|
公称通径 |
H |
H1 |
L |
D |
D1 |
Z-∮d |
|
100 |
800 |
150 |
360 |
220 |
180 |
4-19 |
1/2“ |
|
150 |
940 |
170 |
400 |
285 |
240 |
8-23 |
1/2“ |
|
200 |
1000 |
190 |
460 |
340 |
295 |
8-23 |
1/2“ |
|
250 |
1200 |
220 |
560 |
395 |
350 |
12-23 |
1/2“ |
|
300 |
1350 |
270 |
590 |
445 |
400 |
12-23 |
3/4“ |
|
350 |
1500 |
300 |
650 |
505 |
460 |
16-23 |
3/4“ |
|
400 |
1620 |
325 |
700 |
565 |
515 |
16-28 |
1“ | |
