  产品名称: 阻爆燃型管道阻火器
  产品型号: GZW-1


  咨询电话:010-57164003 销售部
 相关产品
 管道阻火器
 阻爆燃型管道阻火器


阻爆燃型管道阻火器

北京高科恒通阀门专业生产阻爆燃型管道阻火器,法兰阻爆燃型管道阻火器,GZW-1阻爆燃型管道阻火器,不锈钢阻爆燃型管道阻火器,铸钢阻爆燃型管道阻火器

GZW-1型阻爆燃型管道阻火器概述:
  GZW-1型阻爆燃型管道阻火器系新新型可燃气体管道阻火器,属更新换代的新产品。
该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。

性能及特点:
 该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。
 易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。
 阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

适用范围:
   该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

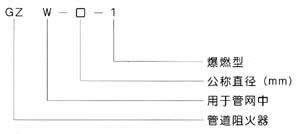

型号标记:

零部件材料
阀体材料 碳钢WCB、不锈钢304、316、
阻火芯件材料 不锈钢防爆阻火波纹板
密封件材料 耐油石棉橡胶、四氟PTFE
环境温度 ℃ ≤480
公称压力(MPa) 0.6~5.0
防爆级别 BS5501:ⅡA、ⅡB、ⅡC
国标法兰连接外形尺寸: GB、JB
规格 安装尺寸(mm)
D K DL H N-d
DN20 105 75 130 160 4×14
DN25 115 85 135 160 4×14
DN32 135 100 155 180 4×18
DN40 145 110 170 200 4×18
DN50 160 125 195 220 4×18
DN65 180 145 220 220 4×18
DN80 195 160 250 250 8×18
DN100 215 180 295 260 8×18
DN125 245 210 360 300 8×18
DN150 280 240 430 360 8×22
DN200 335 295 520 420 12×22

美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准
规格 安装尺寸(mm)
D K DL H N-d
3/4" 98 70 130 160 4×15
1 108 79.5 135 160 4×15
1-1/4" 117 89 155 180 4×15
1-1/2" 127 98.5 170 200 4×15
2" 152 120.5 195 220 4×19
2-1/2" 178 139.5 220 220 4×19
3" 190 152.5 250 250 4×19
4" 229 190.5 295 260 8×19
5" 254 216 360 300 8×22
6" 279 241.5 430 360 8×22
8" 343 298.5 520 420 8×22
