T型过滤器
北京高科恒通阀门专业生产T型过滤器,丝扣T型滤器,法兰T型过滤器,铸钢T型过滤器,不锈钢T型过滤器
◆产品用途
T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便
◆工作介质
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等
| 壳体材质 |
碳钢 |
不锈钢 |
| 滤芯材质 |
不锈钢 |
工作温度（℃）
|
-30~380 |
-80~450 |
| 连接形式 |
法兰连接、对焊连接、螺纹连接 |
| 公称压力（MPa） |
0.6~5.0(150Lb~600Lb) |
| 过滤精度（目/in） |
10~300 |

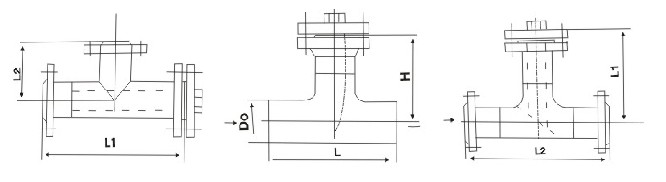

图一 图二 图三
图表一
|
T型直角法兰连接过滤器 |
|
(ST-I)见表一、图一,DN80-400,PN≤5.0 |
|
公称通径 DN |
结构尺寸 |
管塞 |
|
L |
L |
|
80 |
300 |
150 |
R1/2〃 |
|
100 |
360 |
160 |
R1/2〃 |
|
150 |
440 |
200 |
R3/4〃 |
|
200 |
540 |
230 |
R3/4〃 |
|
250 |
600 |
270 |
M20×1.5 |
|
300 |
680 |
300 |
M20×1.5 |
|
350 |
750 |
340 |
M20×1.5 |
|
400 |
850 |
380 |
M20×1.5 |
图表二
|
T型对焊连接式过滤器 |
|
（ST-Ⅱ）见表二、图二，DN50-400，PN≤10.0 |
|
公称通径 DN |
Do |
L |
H |
管塞 |
|
50 |
57 |
128 |
175 |
R1/2〃 |
|
65 |
76 |
152 |
195 |
R1/2〃 |
|
80 |
89 |
172 |
210 |
R1/2〃 |
|
100 |
108 |
210 |
230 |
R1/2〃 |
|
125 |
133 |
248 |
310 |
R3/4〃 |
|
150 |
159 |
286 |
335 |
R3/4〃 |
|
200 |
219 |
356 |
400 |
R3/4〃 |
|
250 |
273 |
432 |
450 |
M20×1.5 |
|
300 |
325 |
508 |
535 |
M20×1.5 |
|
350 |
377 |
558 |
580 |
M20×1.5 |
|
400 |
426 |
610 |
640 |
M20×1.5 |
图表三
|
T型直通法兰连接式过滤器 |
|
（ST-Ⅲ）见表三、图三，DN50-600，PN≤5.0 |
|
公称通径 DN |
L1 |
L2 |
管塞 |
|
50 |
149 |
256 |
R1/2〃 |
|
65 |
170 |
292 |
R1/2〃 |
|
80 |
182 |
312 |
R3/8〃 |
|
100 |
210 |
362 |
R3/8〃 |
|
125 |
235 |
420 |
R3/8〃 |
|
150 |
260 |
464 |
R3/8〃 |
|
200 |
320 |
560 |
R3/4〃 |
|
250 |
380 |
670 |
M20×1.5 |
|
300 |
430 |
780 |
M20×1.5 |
|
350 |
450 |
30 |
M20×1.5 |
|
400 |
530 |
910 |
M20×1.5 |
订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明 |
