常开式气动隔膜阀
北京高科恒通阀门专业生产常开式气动隔膜阀,法兰常开式气动隔膜阀,气动隔膜阀,G6K41J常开式气动隔膜阀,铸钢常开式气动隔膜阀
产品特点：常开式气动隔膜阀是一种特殊形式的截断阀。
W.非腐蚀性流体 J.一般腐蚀性流体 Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）
常开式气动隔膜阀的详细资料：
◆G6k41J型气动衬胶隔膜阀结构特点和作用原理
2.本阀门与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏"等弊端。
3.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
5.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
6.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
7.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
8.本阀采用标准：按照GB12239的规定，并符合BS5156的要求。
◆G6k41J型气动衬胶隔膜阀用途和主要性能规范
1.本系列隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
2.各种视裹材质的推荐使用范围：
G6k41J型气动衬胶隔膜阀隔膜材质的推荐使用范围：
隔膜材质（代号） 适宜温度 适用介质
丁基胶（B级） -40℃～100 ℃良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶（Q级） -50℃～100 ℃ 用于净化水、无机盐、稀释。

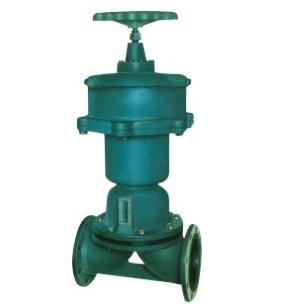

◆结构图片
|
