衬胶法兰蝶阀
北京高科恒通阀门专业生产衬胶法兰蝶阀,衬胶蝶阀,法兰衬胶蝶阀,蜗轮传动衬胶法兰蝶阀,D341J衬胶法兰蝶阀,铸钢衬胶法兰蝶阀
D341J衬胶法兰蝶阀
产品用途：D341J蜗抡转动法兰衬胶蝶阀--我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
产品特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
法兰衬胶蝶阀的详细资料：

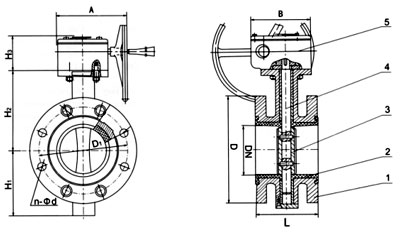

◆结构图片
  部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 ◆ 用途：
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水、煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
CPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
◆衬胶法兰蝶阀主要尺寸参数：
|
公称通径DN |
L
mm |
D
mm |
D1
mm |
n-d（mm） |
H1
mm |
H2
mm |
质量 |
|
PN1.6 |
PN1.6 |
|
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
|
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
|
80 |
114 |
200 |
160 |
8-18 |
8-18 |
107 |
150 |
12.5 |
|
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
|
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
|
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
|
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
2550 |
61 |
|
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
|
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
|
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
|
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
|
450 |
222 |
615 |
565 |
16-26 |
- |
327 |
420 |
242 |
|
500 |
229 |
671 |
620 |
20-26 |
- |
352 |
480 |
279 |
|
600 |
267 |
780 |
725 |
20-30 |
- |
446 |
560 |
396 |
|
700 |
292 |
895 |
840 |
24-30 |
- |
486 |
610 |
596 |
产品【衬胶法兰蝶阀】
订货须知：
一、①衬胶法兰蝶阀产品名称与型号②衬胶法兰蝶阀口径③衬胶法兰蝶阀是否带附件以便我们的为您正确选型④衬胶法兰蝶阀的使用压力⑤衬胶法兰蝶阀的使用介质的温度。
二、若已经由设计单位选定的衬胶法兰蝶阀型号，请按衬胶法兰蝶阀直接向我司销售部订购。
|
