   首页 - 产品展厅 - 产品介绍

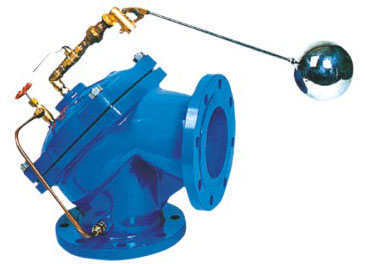

  产品名称: 角型定水位阀
  产品型号: 100A


  咨询电话:010-57164003 销售部
 相关产品
 液压定水位控制阀
 角型定水位阀


100A角型定水位阀

北京高科恒通阀门专业生产角型定水位阀,法兰角型定水位阀,100A角型定水位阀,铸钢角型定水位阀,WCB角型定水位阀

产品概述

  100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室,当液面达到设定位置时,浮球导阀关闭,上腔压力大于下腔,阀门关闭,即停止供水;当液面下降超过预设位置,浮球导阀开启,上腔压力小于下腔压力,阀门开启,阀门向池内供水。角型定水位阀安装方便,可省去管道弯头,节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,成本底。浮球可随水池的高度和距度安装。

产品说明

角型定水位阀主要由一角型隔膜式主阀,内部含一片特殊强化尼龙膜片及一只弹簧,并经由主阀外部一组控制浮球阀启闭主阀。当水池水位达到满水位时,控制浮球阀会先行关闭后再传讯关闭主阀。当水池水位下降约10公分后控制浮球阀再行开启,并使主阀重新开启大量补充进水。

主要规格

阀门尺寸:DN15-DN150
压力等级:PN6
最高工作压力: 0.6MPa
阀座试验压力: 0.66MPa
阀体试验压力: 1.5MPa

安装示意图

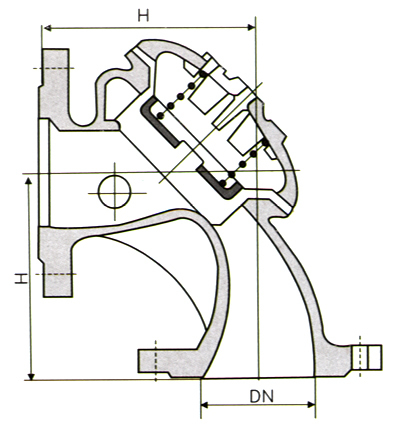

结构示意图

外形与连接尺寸参数

H 125 145 155 175 200 225 275 325 375
DN 50 65 80 100 125 150 200 250 300

产品概述

  100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室,当液面达到设定位置时,浮球导阀关闭,上腔压力大于下腔,阀门关闭,即停止供水;当液面下降超过预设位置,浮球导阀开启,上腔压力小于下腔压力,阀门开启,阀门向池内供水。角型定水位阀安装方便,可省去管道弯头,节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,成本底。浮球可随水池的高度和距度安装。

产品说明

角型定水位阀主要由一角型隔膜式主阀,内部含一片特殊强化尼龙膜片及一只弹簧,并经由主阀外部一组控制浮球阀启闭主阀。当水池水位达到满水位时,控制浮球阀会先行关闭后再传讯关闭主阀。当水池水位下降约10公分后控制浮球阀再行开启,并使主阀重新开启大量补充进水。

主要规格

阀门尺寸:DN15-DN150
压力等级:PN6
最高工作压力: 0.6MPa
阀座试验压力: 0.66MPa
阀体试验压力: 1.5MPa

安装示意图



结构示意图

外形与连接尺寸参数

H 125 145 155 175 200 225 275 325 375
DN 50 65 80 100 125 150 200 250 300
