  产品名称: 弹簧微启式安全阀
  产品型号: A21F-16C/A21W-16P


  咨询电话:010-57164003 销售部
 相关产品
 弹簧微启式安全阀
 双联弹簧式安全阀
 弹簧微启式安全阀
 外螺纹弹簧全启式安全阀


弹簧微启式安全阀

北京高科恒通阀门专业生产弹簧微启式安全阀,外螺纹弹簧微启式安全阀,内螺纹弹簧微启式安全阀,法兰弹簧微启式安全阀,不锈钢弹簧微启式安全阀,铸钢弹簧微启式安全阀

产品名称:

A21F、A21H弹簧外螺纹安全阀,不锈钢安全阀

产品型号: A21F、A21H、A21W
产品报价: 电议
产品特点: A21F、A21H弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。
A21F、A21H弹簧外螺纹安全阀,不锈钢安全阀详细资料:

AA21F、21H弹簧微启式外螺纹安全阀适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型不锈钢安全阀适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上,作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。


弹簧微启式外螺纹安全阀主要零部件材料

NO.
零件名称
A21H-C/A21F材料
A21W-P/A21F-P材料
A21Y-R材料
1
管接头
20
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
2
管接头螺母
35
2Cr13
1Cr18Ni9Ti
3
阀座
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
阀体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
5
阀瓣
2Cr13/2Cr13+PTFE
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
1Cr18Ni12Mo2Ti
6
弹簧座
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
7
弹簧
50CrVA
50CrVA包覆氟塑料
50CrVA包覆氟塑料
8
锁紧螺母
Q235-A
ZG230-450
1Cr18Ni9Ti
9
弹簧导向垫
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
10
调节螺母
Q235-A
2Cr13
1Cr18Ni12Mo2Ti

密封面材料
"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

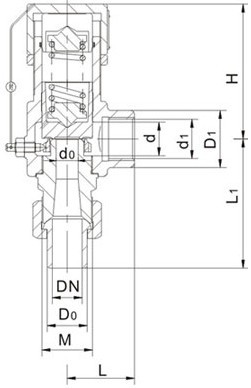

弹簧微启式外螺纹安全阀外形尺寸和连接尺寸

型号
公称通径
do
d
Do
M
d1
D1
L
L1
≈H
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P
15
12
15
20
M27×1.5
G1/2"
30
35
76
66
20
16
20
25
M33×1.5
G3/4"
35
40
87
68
25
18
25
31
M39×1.5
G1"
40
50
100
105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P
15
10
15
25
M39×1.5
G1"
44
50
100
66
20
10
20
31
M39×1.5
G1"
44
50
100
68
25
12
25
31
M39×1.5
G1"
44
50
100
105
A21W-160/160P
15
8
20
/
M24×2
G1"
44
50
100
261
20
8
25
/
M33×2
G1"
44
50
100
261
25
8
28
/
M36×2
G1"
44
50
100
285

微启式安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。区别于全启式安全阀,微启式安全阀的开启行程高度为:≤0.05d0(最小排放喉部口径)
