蓄能器安全阀
北京高科恒通阀门专业生产蓄能器安全阀,AJS蓄能器安全阀,AJD蓄能器安全阀
AJS、AJD型蓄能器安全阀组 |

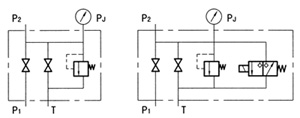

图形符号
型号说明
① 产品代号：AJ型安全阀组
② 卸荷方式：S-标手动、D-叠加常闭式电磁球阀
③ 公称通径：10、20、32
④ 压力等级：H1-16MPa、H2-25MPa、H3-32MPa
⑤ 结构形式：A-直动式溢流阀、B-先导式溢流阀

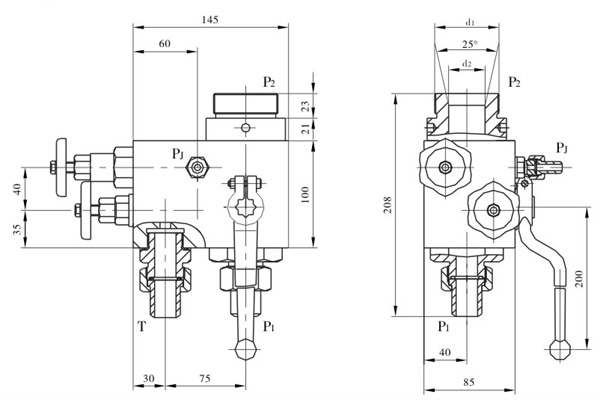

外形尺寸
AJS、AJD型蓄能器安全阀组尺寸
|
型号 |
d1 |
d2 |
P1□ |
T□ |
P1□ |
|
AJ*-10*-A |
M42×2 |
Ф28 |
JB2099接管18 |
JB2099接管14 |
JB2099接管10 |
|
AJ*-20*-A |
M60×2 |
Ф34 |
JB2099接管28 |
JB2099接管28 |
JB2099接管10 |
|
AJ*-32*-A |
M72×2 |
Ф34 |
JB2099接管42 |
JB2099接管28 |
JB2099接管10 | |
|
|
|
|
