  产品名称: 气动真空蝶阀
  产品型号: GIQ


  咨询电话:010-57164003 销售部
 相关产品
 电动真空蝶阀
 气动真空蝶阀
 手动真空蝶阀


气动真空蝶阀

北京高科恒通阀门专业生产气动真空蝶阀,不锈钢气动真空蝶阀,法兰式气动真空蝶阀

GIQ气动真空蝶阀

用途和使用范围:
GIQ系列气动真空蝶阀是在1.3×10-5~3×105Pa的真空系统中用来开启或隔断气流的阀门。

GIQ系列气动真空蝶阀主要性能:
● 漏率:≤1.3×10-9Pa.M3/S;
● 适用压力范围:1.3×10-5Pa~3×105Pa;
● 工作温度:氟橡胶-25℃~+150℃;
● 安装位置:任意;
● 气源压力:0.4-0.6Mpa;
● 阀板两侧压力差与阀门开、关无关;
● 寿命:≥10000次。

原理:
    以电磁换向阀控制气动执行机构,使阀杆转动90°达到开关目的。
特点:
● 阀门能承受正压力;
● 阀杆不上下窜动;
● 气缸采用1/4旋转式气缸,角度可调 1°~5°。

主要零件材料:
体、杆、板   不锈钢、碳钢镀镍;
密封件      氟橡胶、氟橡胶

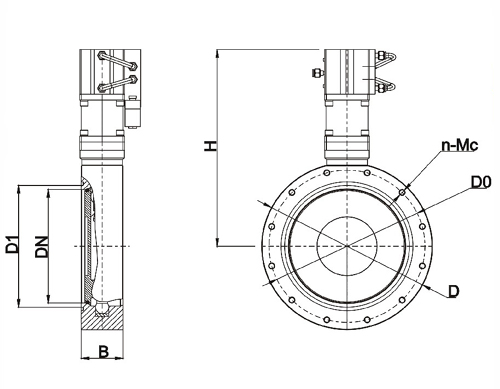

外形连接尺寸
型号
DN
D
D0
B
N
C
H
L
E
GIQ-32
32
90
70
22
4
9
187
158
58
GIQ-40
40
100
80
22
4
9
197
158
58
GIQ-50
50
110
90
22
4
9
207
158
58
GIQ-63
63
130
110
28
4
9
227
158
58
GIQ-80
80
145
125
28
8
9
242
158
58
GIQ-100
100
165
145
28
8
9
262
158
58
GIQ-125
125
200
175
34
8
11
323
172
70
GIQ-160
150
225
200
34
8
11
348
172
70
GIQ-200
200
285
260
40
12
11
450
197
97
GIQ-250
250
335
310
45
12
11
525
248
117
GIQ-320
300
425
395
50
12
14
622
248
117
GIQ-400
400
510
480
60
16
14
733
295
138
GIQ-500
500
610
580
70
16
14
900
360
159
GIQ-600
600
750
720
80
20
14
980
370
174
GIQ-800
800
920
890
100
24
14
1220
410
240
GIQ-1000
1000
1120
1090
120
32
14
1594
580
300
GIQ-1250
1250
1440
1404
150
36
19
2050
736
390


真空标准:JB919
型号
DN
D
D0
B
N
C
H
L
E
GIQ-32
32
78
64
22
4
7
175
134
58
GIQ-40
40
85
70
22
4
7
183
147
58
GIQ-50
50
110
90
22
4
9
207
170
58
GIQ-63
63
125
105
28
4
9
222
187
58
GIQ-80
80
145
125
28
4
9
243
212
58
GIQ-100
100
170
145
28
4
12
268
244
58
GIQ-125
125
195
170
34
4
12
318
280
70
GIQ-150
150
220
195
34
8
12
343
317
70
GIQ-200
200
275
250
40
8
12
440
396
97
GIQ-250
250
330
300
45
8
14
520
467
117
GIQ-300
300
380
350
50
8
14
570
546
117
GIQ-400
400
500
465
60
8
18
720
695
138
GIQ-500
500
600
565
70
12
18
890
360
159
GIQ-600
600
710
670
80
12
20
960
370
174
GIQ-800
800
920
880
100
20
21
1220
410
240
GIQ-1000
1000
1140
1090
120
24
23
1604
580
300
