衬胶直流式截止阀
北京高科恒通阀门专业生产衬胶直流式截止阀,法兰衬胶直流式截止阀,J45J衬胶直流式截止阀
衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃（按照衬里材料）。
具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬胶截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

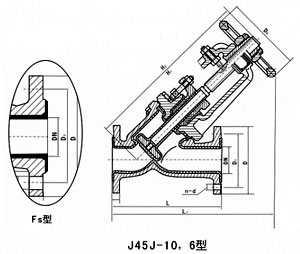

J45J衬胶直流式截止阀
设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3 GB4216.4
试验检验按：GB/T13927
一、性能规范
|
型号 |
公称压力PN（MPa） |
试验压力PS（MPa） |
适用介质 |
工作温度（℃） |
|
壳体试验 |
密封试验 |
|
J45J/F46-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外） |
≤80
≤150 |
|
J45J/F46-10 |
1.0 |
1.5 |
1.1 |
二、主要零部件材料表
|
零件名称 |
阀体、阀瓣 |
阀盖 |
阀杆、阀瓣 |
手轮廓 |
|
材料 |
HT200衬氟塑料、衬橡胶 |
HT200衬氟塑料、衬橡胶 |
35衬氟塑料衬橡胶 |
HT200 |
三、主要连接尺寸及重量
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
质量（kg） |
|
L |
D |
D1 |
D |
H1 |
b |
Do |
n-d |
|
|
5 |
160 |
100 |
75 |
60 |
205 |
16 |
120 |
4-11 |
4.5 |
|
|
32 |
200 |
120 |
90 |
70 |
- |
16 |
160 |
4-13.5 |
13 |
|
|
|
|
130 |
100 |
80 |
250 |
16 |
160 |
4-13.5 |
14 |
|
|
50 |
230 |
140 |
110 |
90 |
290 |
16 |
160 |
4-13.5 |
16.5 |
|
|
65 |
290 |
160 |
130 |
100 |
310 |
16 |
180 |
4-13.5 |
|
|
|
80 |
310 |
190 |
150 |
125 |
358 |
18 |
200 |
4-17.5 |
36 |
|
|
|
|
210 |
170 |
145 |
428 |
18 |
200 |
4-17.5 |
50 |
|
|
125 |
400 |
240 |
200 |
175 |
510 |
20 |
280 |
8-17.5 |
68 |
|
|
150 |
480 |
265 |
225 |
200 |
550 |
20 |
280 |
8-17.5 |
90 |
|
|
200 |
600 |
30 |
280 |
255 |
635 |
22 |
400 |
8-17.5 |
146 |
|
|
250 |
730 |
375 |
335 |
312 |
|
24 |
|
12-.17.5 |
| |
