  产品名称: 衬胶截止阀
  产品型号: J41J


  咨询电话:010-57164003 销售部
 相关产品
 衬胶截止阀
 衬胶直流式截止阀


衬胶截止阀

北京高科恒通阀门专业生产衬胶截止阀,法兰衬胶截止阀,铸铁衬胶截止阀,铸钢衬胶截止阀,J41J衬胶截止阀

衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃(按照衬里材料)。

具有结构紧凑、启闭灵活、耐腐蚀性能强,被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用,但衬胶截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

J41J衬胶截止阀

设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216

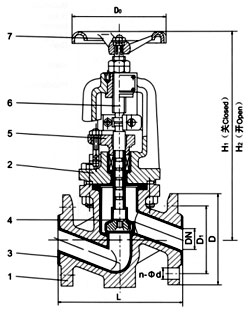

   尺寸图
部件列表:1、阀体 2、阀盖 3、阀体衬里 4、阀瓣 5、压盖子 6、阀杆 7、手轮
一、用途
本阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。
适用温度:≤85℃、≤100℃、≤120℃(按照衬里材料)
压力等级:PN(MPa) 1.0 1.6
二、材料
阀体
铸铁、球墨铸铁、碳钢、不锈钢
蝶板
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆
碳钢镀镍磷、不锈钢
阀座密封圈
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手轮
铸铁、碳钢
三、测试
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
四、主要尺寸参数
公称通径DN
公称压力MPa
工作压力MPa
L
mm
D
mm
D1
mm
n-Φd
mm
H1
mm
H2
mm
Do
mm
质量
15
1.6
1.0
1.6
1.0
130
95
65
4-14
213
232
100
4
20
150
105
75
4-14
224
246
100
6
25
160
115
85
4-14
240
272
120
8
32
180
140
100
4-18
262
285
120
10.5
40
200
150
110
4-18
283
310
140
16.5
50
2360
165
125
4-18
311
345
140
18.
65
290
185
1451
4-18
366
410
160
26
80
310
200
60
6/2-18
388
430
200
36.5
100
350
220
180
6/2-18
463
535
280
58
125
400
250
210
6/2-18
495
575
380
64
150
480
285
240
6/2-22
560
60
320
85
200
495
340
295
6/2-22
615
715
360
155
250
622
405
355
10/2-22
790
935
500
243
300
698
460
410
10/2-22
908
1100
500
295
