锻钢法兰端截止阀
北京高科恒通阀门专业生产锻钢法兰端截止阀,锻钢截止阀,法兰端截止阀
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。 J41H/Y锻钢法兰端截止阀法兰端阀门设计结构和特征
法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

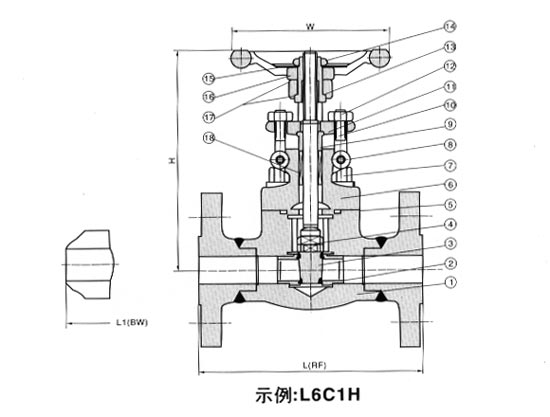

锻钢法兰端截止阀150Lb-600Lb
标准材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
3 |
阀盖 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 |
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 420 |
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|
11 |
手轮 |
A197 |
|
12 |
填料压板 |
A105 |
A182 F304 |
|
13 |
填料 |
柔性石墨 |
PTFE |
|
14 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ)
L1(BW) |
150 |
180 |
117 |
127 |
140 |
165 |
203 |
|
300 |
152 |
178 |
203 |
216 |
229 |
267 |
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
|
H（开） |
150,300 |
166 |
171 |
207 |
240 |
258 |
330 |
|
600 |
171 |
207 |
240 |
258 |
330 |
380 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
150 |
RTJ |
4.5 |
6.9 |
9.8 |
13.5 |
19. 5 |
28.0 |
|
BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
|
300 |
RTJ |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
|
BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
|
600 |
RTJ |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
|
BW |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
法兰端阀门设计结构和特征
法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

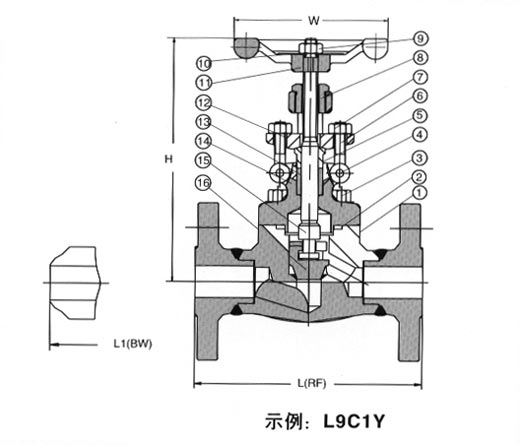

锻钢法兰端截止阀900Lb-1500Lb
标准材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
3 |
阀盖 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 |
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 420 |
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|
11 |
手轮 |
A197 |
|
12 |
填料压板 |
A105 |
A182 F304 |
|
13 |
填料 |
柔性石墨 |
PTFE |
|
14 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
L1(BW) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H（开） |
207 |
207 |
240 |
258 |
330 |
355 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
|
BW |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 | |
