锻钢自密封截止阀
北京高科恒通阀门专业生产锻钢自密封截止阀,J41Y锻钢自密封截止阀,法兰电动自密封截止阀
锻钢自密封截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能。
J41Y锻钢自密封截止阀法兰端阀门设计结构和特征
法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
锻钢自密封法兰截止阀900Lb-2500Lb
标准材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) |
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封环 |
A182 F304 |
A182 F304(L) |
F316(L) |
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
圆柱销 |
A276 420 |
A182 F304 |
|
8 |
垫圈 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A193 B8M |
|
10 |
填料 |
不锈钢+柔性石墨 |
|
11 |
填料压套 |
A276 410 |
A182 F304 |
|
12 |
填料压板 |
A105 |
A182 F304 |
|
13 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
阀杆螺母 |
A273 420 |
|
16 |
手轮 |
A197 |
|
17 |
铭牌 |
SS |
|
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

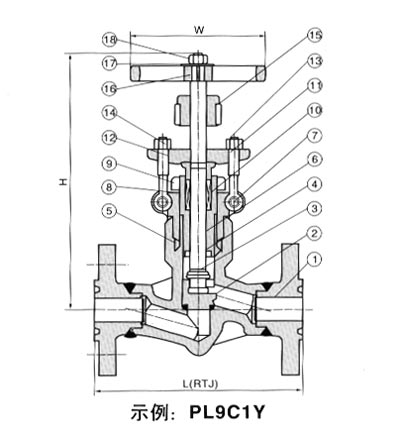

尺寸（mm)和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ) |
900～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H（开） |
900～1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
|
2500Lb |
333 |
333 |
333 |
410 |
420 |
524 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900～1500Lb |
15.5 |
16.9 |
18.9 |
28.9 |
32.3 |
52.8 |
|
2500Lb |
18.0 |
20.5 |
23.0 |
36.1 |
45.0 |
81.5 | |
