  产品名称: 楔式闸阀
  产品型号: Z41/40H


  咨询电话:010-57164003 销售部
 相关产品
 法兰低温闸阀
 楔式闸阀
 排渣闸阀
 美标API闸阀


楔式闸阀

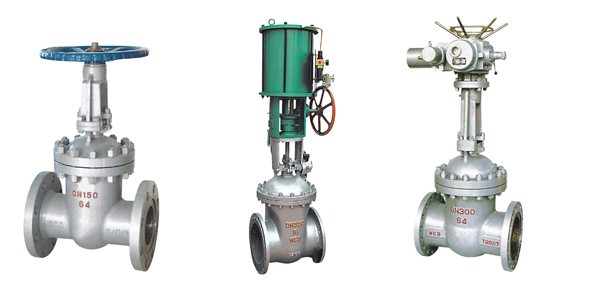

北京高科恒通阀门专业生产楔式闸阀,法兰楔式闸阀,手动楔式闸阀,铸钢法兰楔式闸阀,电动楔式闸阀,气动楔式闸阀

产品执行标准

产品规格

设计规范

结构长度

连接法兰

试验与检验

压力 -温度

产品标识

G/T 12234

GB/T 12221

JB/T79

GB/T 13927

GB/T 12229

GB/T 12220

产品性能规范

1、试验压力

公称压力

壳体

试验压力

上密封

密封 (液)

密封 (汽)

1.6

2.4

1.8

0.6

1.8

2.5

3.8

2.8

0.6

2.8

4.0

6.0

4.4

0.6

4.4

6.4

9.6

7.0

0.6

7.0

10.0

15.0

11.0

0.6

11.0

16.0

24.0

18.0

0.6

18.0

2、适用介质及适用温度

壳体材料

适用介质

适用温度

碳素钢 (C型)

水、蒸汽、油品

≤425

铬镍钛钢 (P型)

硝酸类

≤200

铬镍钼钛钢 (R型

醋酸类

≤200

铬钼钢 (I型)

水、蒸汽、油品

≤550

主要零件材料

阀体、阀盖

阀板、阀座

阀杆

阀杆螺母

填料

手轮

碳素钢

优质碳钢 +硬质合金或不锈钢

铬不锈钢

铝青铜

石墨石棉盘根

可锻铸铁

铬镍钛钢

不锈钢、不锈钢 +硬质合金

铬镍钛不锈钢

铝青铜

浸聚四氟乙烯

可锻铸铁

铬镍铜钛钢

不锈钢、不锈钢 +硬质合金

铬镍钼钛不锈钢

铝青铜

烯石棉盘根

可锻铸铁

铬钼钢

合金钢 +硬质合金

铬钼铝钢

铝青铜

柔性石墨

可锻铸铁



主要外形和连接尺寸            单位Unit:mm

公称通径

主要外形尺寸和连接尺寸

WT

L

D

D1

D2

b

f

Z-φd

H

H1

Do

Z40H/Z41Y-10 Z40/Z41Y-16P Z40/Z41Y-16R Z40/Z41W-16P Z40/Z41W-16R Z40/Z41Y-16I (KZ41Y)

40

240

145

110

85

16

3

4-18

300

352

200

18

50

250

160

125

100

16

3

4-18

358

438

240

29

65

270

180

145

120

18

3

4-18

375

450

240

33

80

280

195

160

135

20

3

8-18

433

528

280

46

100

300

215

180

155

20

3

8-18

502

620

320

63

125

325

245

210

185

22

3

8-18

612

753

360

108

150

350

280

240

210

24

3

8-23

676

847

360

134

200

400

335

295

265

26

3

12-23

820

1039

400

192

250

450

405

355

320

30

3

12-25

969

1245

450

273

300

500

460

410

375

30

3

12-25

1142

1472

560

379

350

550

520

470

435

34

4

16-25

1280

1450

640

590

400

600

580

525

485

36

4

16-30

1452

1887

640

850

450

650

640

585

545

40

4

20-30

1541

20ll

720

907

500

700

705

650

608

44

4

20-34

1676

218l

720

958

600

800

840

770

718

48

5

20-41

1874

2346

800

1112

Z40H/Z41Y-25 Z40/Z41Y-25P Z40/Z41Y-25R Z40/Z41W-25P Z40/Z41W-25R Z40/Z41Y-25I (KZ41Y)

40

240

145

110

85

18

3

4-18

300

352

200

18

50

250

160

125

100

20

3

4-18

358

438

240

28

65

270

180

145

120

22

3

8-18

375

450

240

33

80

280

195

160

135

22

3

8-18

433

528

280

46

100

300

230

190

160

24

3

8-23

502

620

320

64

125

325

270

220

188

28

3

8-25

612

753

360

116

150

350

300

250

218

30

3

8-25

676

847

360

141

200

400

360

310

278

34

3

12-25

820

1039

400

213

250

450

425

370

332

36

3

12-30

969

1245

450

290

300

500

485

430

390

40

4

16-30

1142

1472

560

400

350

550

550

490

448

44

4

16-34

1280

1450

640

631

400

600

610

550

505

48

4

16-34

1452

1887

640

900

450

650

660

600

555

50

4

20-34

1541

201l

720

1013

500

700

730

660

610

52

4

20-41

1676

2181

720

1166

600

800

840

770

718

56

5

20-41

1874

2346

800

1258

主要外形和连接尺寸  单位Unit:mm

公称通径

主要外形尺寸和连接尺寸

L D D1 D2 D6 b f f2 Z-φd H H1 Do WT
Z40H/Z41Y-40 Z40/Z41Y-40P  Z40/Z41Y-40R  Z40/Z41W-40P  Z40/Z41W-40R  Z40/Z41Y-40I  (KZ41Y)
40 240 145 110 85 76 18 3 4 4-18 323 369 200 16.5
50 250 160 125 100 88 20 3 4 4-18 372 440 280 29
65 290 180 145 120 110 22 3 4 8-18 395 473 280 39
80 310 195 160 135 121 22 3 4 8-18 457 552 320 52
100 350 230 190 160 150 24 3 4.5 8-23 552 671 360 80
125 400 270 220 188 176 28 3 4.5 8-25 634 726 400 127
150 450 300 250 218 204 30 3 4.5 8-25 708 883 400 154
200 550 375 320 282 260 38 3 4.5 12-30 858 1086 450 263
250 650 445 385 345 313 42 3 4.5 12-34 1015 1298 560 368
300 750 510 450 408 364 46 4 4.5 16-34 1203 1535 640 547
350 850 570 510 465 422 52 4 5 16-34 1341 1678 640 679
400 950 665 585 535 474 58 4 5 16-41 1492 1903 720 953
Z40H/Z41Y-64 Z40/Z41Y-64P  Z40/Z41Y-64R  Z40/Z41W-64P  Z40/Z41W-64R  Z40/Z41Y-64I  (KZ41Y)
40 240 165 125 95 76 24 3 4 4-23 360 389 240 29
50 250 175 135 105 88 26 3 4 4-23 372 448 280 34
65 280 200 160 130 110 28 3 4 8-23 395 475 280 43
80 310 210 170 140 121 30 3 4 8-23 458 553 320 60
100 350 250 200 168 150 32 3 4.5 8-25 553 679 360 89
125 400 295 240 202 176 36 3 4.5 8-30 638 779 400 140
150 450 340 280 240 204 38 3 4.5 8-34 718 893 450 207
200 550 405 345 300 260 44 3 4.5 12-34 873 1100 560 325
250 650 470 400 352 313 48 3 4.5 12-41 1053 1332 640 467
300 750 530 460 412 364 54 4 4.5 16-41 1203 1535 640 590
Z40H/Z41Y-100 Z40/Z41Y-100P  Z40/Z41Y-100R  Z40/Z41W-100P  Z40/Z41W-100R  Z40/Z41Y-100I  (KZ41Y)
40 240 165 125 95 76 26 3 4 4-23 360 389 280 51
50 250 195 145 112 88 28 3 4 4-23 490 558 360 60
65 280 220 170 138 110 32 3 4 8-25 540 622 400 70
80 310 230 180 148 121 34 3 4 8-25 573 671 400 89
100 350 265 210 172 150 38 3 4.5 8-30 575 671 400 130
125 400 310 250 210 176 42 3 4.5 8-34 744 892 560 223
150 450 350 290 250 204 46 3 4.5 12-34 800 972 560 295
200 550 430 360 312 260 54 3 4.5 12-41 800 972 560 559
250 650 500 430 382 313 60 3 4.5 12-41 1050 1305 640 640
300 750 585 500 442 364 70 4 4.5 16-48 1208 1506 640 730
Z40H/Z41Y-160  Z40/Z41Y-160P  Z40/Z41Y-160R  Z40/Z41W-160P  Z40/Z41W-160R  Z40/Z41Y-160I  (KZ41Y)
40 260 175 125 92 76 32 3 4 4-27 350 395 320 32
50 300 215 165 132 88 36 3 4 8-25 512 612 360 73
65 340 245 190 152 110 44 3 4 8-30 560 677 360 110
80 390 260 205 168 121 46 3 4 8-30 585 686 400 141
100 450 300 240 200 150 48 3 4.5 8-34 631 751 450 185
125 525 355 285 238 176 60 3 4.5 8-41 723 868 560 320
150 600 390 318 270 204 66 3 4.5 12-41 820 997 640 462
200 750 480 400 345 250 78 3 4.5 12-48 990 1224 720 711
