  产品名称: 燃气紧急切断阀
  产品型号: ZCRB


  咨询电话:010-57164003 销售部
 相关产品
 气动紧急切断阀
 燃气紧急切断阀


燃气紧急切断阀

北京高科恒通阀门专业生产燃气紧急切断阀,法兰燃气紧急切断阀,电磁燃气紧急切断阀,ZCRB系列燃气紧急切断阀,不锈钢燃气紧急切断阀

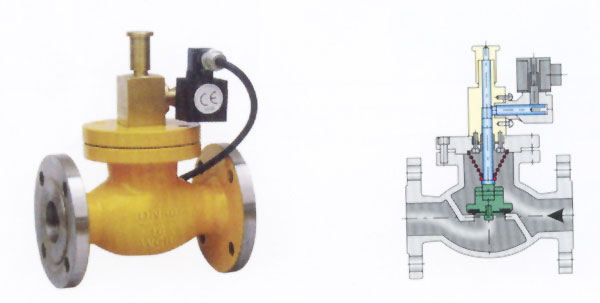

ZCRB系列燃气紧急切断阀

产品性能规范 Products Perfomance specification

压力等级 常温试验压力
壳体 密封 低气压密封
公称压力(MPa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4.0 6.0 4.4 0.6
适用温度 -15~60℃


一、概述:

ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。
2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控,紧急关闭事故现场的管线供气。
5.可靠的技术性能;极低的负荷损失;极高的安全性能;极佳的节能性能;快速切断性能是本系列产品的五大特点。
二、阀门功能特点
◆ 阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能
◆ 当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时,即使撤去
◆ 当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
◆ 阀门采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使阀门达到开关省力、快速。
注:根据客户要求也可提供断电关闭的常闭型紧急切断阀
三、技术参数:
1、适用于煤气、天然气及液化石油气。
2、阀门规格:螺纹连接 G1/2“、G3/4”、G1“;法兰连接 DN25~350
3、工作压力:0.5bar~6bar
4、电气防护等级:CEI IP65/IP67
5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率:交流 AC220V,50Hz/14V;直流 DC12V/8.5W,DC24V/8.5W
7、操作系数:不间断输出或脉冲型
8、电气连接:插件(不分正负极)
9、线圈功率: ≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W  线圈型号:ZCLF-1(2)
10、工作环境温度:-15~60℃
11、密封材料:NBR橡胶
12、阀体材质:黄铜、不锈钢、碳钢
13、阀门关闭时间:少于1秒
14、质量认证:ISO9001
四、手动复位操作过程
当阀门被切断,管道漏气故障排除后,工作人员需要手动复位时,用力向上提拉 手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会被切断。(除非再给阀门线圈通电)。
注:手动复位必须在电磁阀线圈断电时操作。

规格 安装规范

DN15-DN100 可以(YES) 可以(YES)
DN125-DN400 可以(YES) 不可以(NO)
不可以(NO)
安装图列

主要零件材料

零 件 名 称 材 料
“-1丝扣“ DN25-DN350(法兰)
阀体 黄铜 碳钢(不锈钢)
自锁体 黄铜(铝合金)
阀杆 不锈钢 不锈钢
密封川 NBR橡胶


阀门规格及安装尺寸表

规格(DN) L ≈H D D1 D2 Z-¤d 备注
1/2"(DN15) 68 120




丝扣
3/4"(DN20) 72 128




1"(DN25) 100 160




25 160 180 115 85 65 4-¤14 法兰连接
32 180 200 135 100 78 4-¤18
40 200 200 145 110 85 4-¤18
50 230 220 160 125 100 4-¤18
65 290 255 180 145 120 4-¤18
80 310 320 195 160 135 8-¤18
100 350 380 215 180 155 8-¤18
125 400 405 245 210 185 8-¤23
150 480 458 280 240 210 8-¤23
200 600 530 335 295 265 8-¤23
250 650 600 390 350 320 12-¤23
300 750 650 440 400 368 12-¤23
350 850 750 500 460 428 12-¤23
