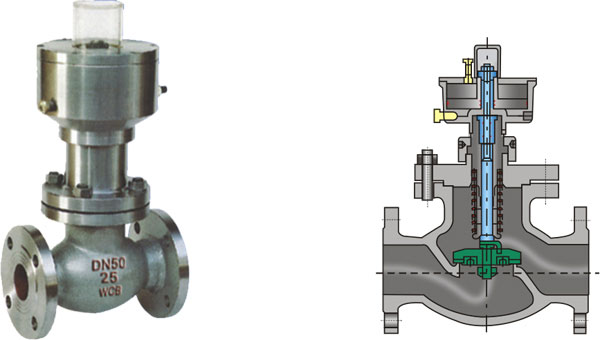

气动紧急切断阀
北京高科恒通阀门专业生产气动紧急切断阀,法兰气动紧急切断阀,Q球体式气动紧急切断阀,铸钢气动紧急切断阀,不锈钢气动紧急切断阀
一、用途和性能规范：
本阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。
二、电控的工作原理
本阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
三：主要性能规范
| 压力等级 |
2.5/4.0Mpa |
气缸工作压力 |
≤2.0Mpa |
| 使用温度 |
-40~+80℃ |
气缸使用介质 |
氮气`无水空气 |
| 使用介质 |
天然气，液化气， |
熔闭时间 |
±70℃ |
| 关闭时间 |
≤5秒 |
气缸开启压力 |
≥0.5-0.7Mpa |
四：主要零件材料
| 零 件 名 称 |
材 料 |
| 阀 体 阀 盖 |
碳 素 钢 |
| 气缸， 活塞 |
球墨铸铁 |
| 密封圈， O型川 |
聚四氟乙烯，丁晴橡胶 |
| 弹簧 |
50CrVA（弹簧钢） |
气 动 紧 急 切 断 阀 按 装 尺 寸
| DN-JIS |
L |
最大流量:升/分Max.FIoW/min |
| mm |
in |
| 25 |
1" |
160 |
160 |
| 32 |
1-1/4" |
200 |
400 |
| 40 |
1-1/2" |
200 |
400 |
| 50 |
2" |
240 |
640 |
| 80 |
3" |
283 |
1600 |
| 100 |
4" |
305 |
2500 |
| 150 |
6" |
403 |
3300 |
| 200 |
8" |
502 |
5900 | |
