产品名称： |
插装式溢流阀 |
| |
产品型号： |
CYF |
| |
|
| |
 |
| |
咨询电话：010-57164003 销售部 |
|
|
 |
|
CYF型插装式溢流阀
北京高科恒通阀门插装式溢流阀,CYF型插装式溢流阀
|

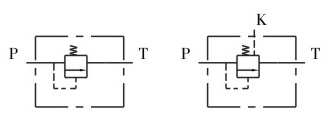

图形符号
技术参数
公称通径：10、15mm
公称压力：31.5MPa
调压范围：3~31MPa
额定流量：40、63L/min
适用介质：液压油

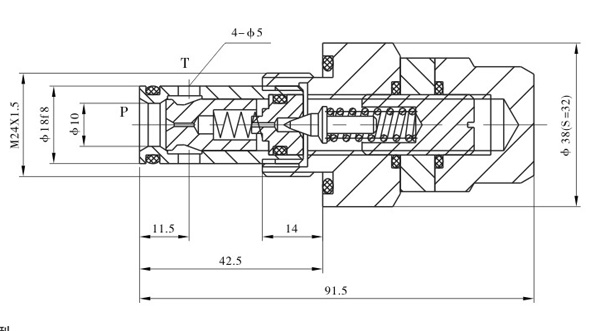

外形尺寸
CYF-L10型
 | 一种液压压力控制阀。在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。
定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。
稳压作用：溢流阀串联在回油路上，溢流阀产生背压运动部件平稳性增加。
系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。
实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。
溢流阀一般有两种结构：1、直动型溢流阀 。2、先导型溢流阀
对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。 |
|
|
|
