  产品名称: 卸荷溢流阀组
  产品型号: SXYF


  咨询电话:010-57164003 销售部
 相关产品
 卸荷溢流阀
 卸荷溢流阀组
 插装式溢流阀


SXYF系列卸荷溢流阀组

北京高科恒通阀门专业生产卸荷溢流阀组,SXYF系列卸荷溢流阀组

图形符号

技术参数
公称通径:10、15mm
额定流量:40、63L/min
公称压力:32MPa
调压范围:3~32MPa
适用介质:液压油

安全保护作用:系统正常工作时,阀门关闭。只有负载超过规定的极限(系统压力超过调定压力)时开启溢流,进行过载保护,使系统压力不再增加(通常使溢流阀的调定压力比系统最高工作压力高10%~20%)。

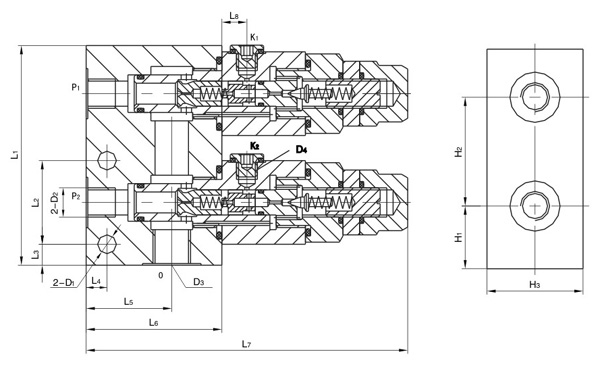

外形尺寸

樀??
型号
L1
L2
L3
L4
L5
L6
L7
L8
D1
D2
D3
D4
H1
H2
H3
SXYF-L10
105
40
10
10
41
65
154
12
Ф9
M14×1.5
M18×1.5
M10×1
30
52
46
SXYF-L15
120
54
10
15
48
80
186
13
Ф9
M22×1.5
M22×1.5
M10×1
35
58
55
